| 원래 장소: | 스초우 |
|---|---|
| 브랜드 이름: | PHOENIX |
| 인증: | LM80 CE ROHS |
| 모델 번호: | 3030 |
| 최소 주문 수량: | 4000PCS |
| 가격: | 협상 가능 |
| 포장 세부 사항: | 4000PCS /ROLL |
| 배달 시간: | 7-10 일 |
| 지불 조건: | 웨스턴 유니온, 머니그램, 전신환 |
| 공급 능력: | 한달에 800KK |

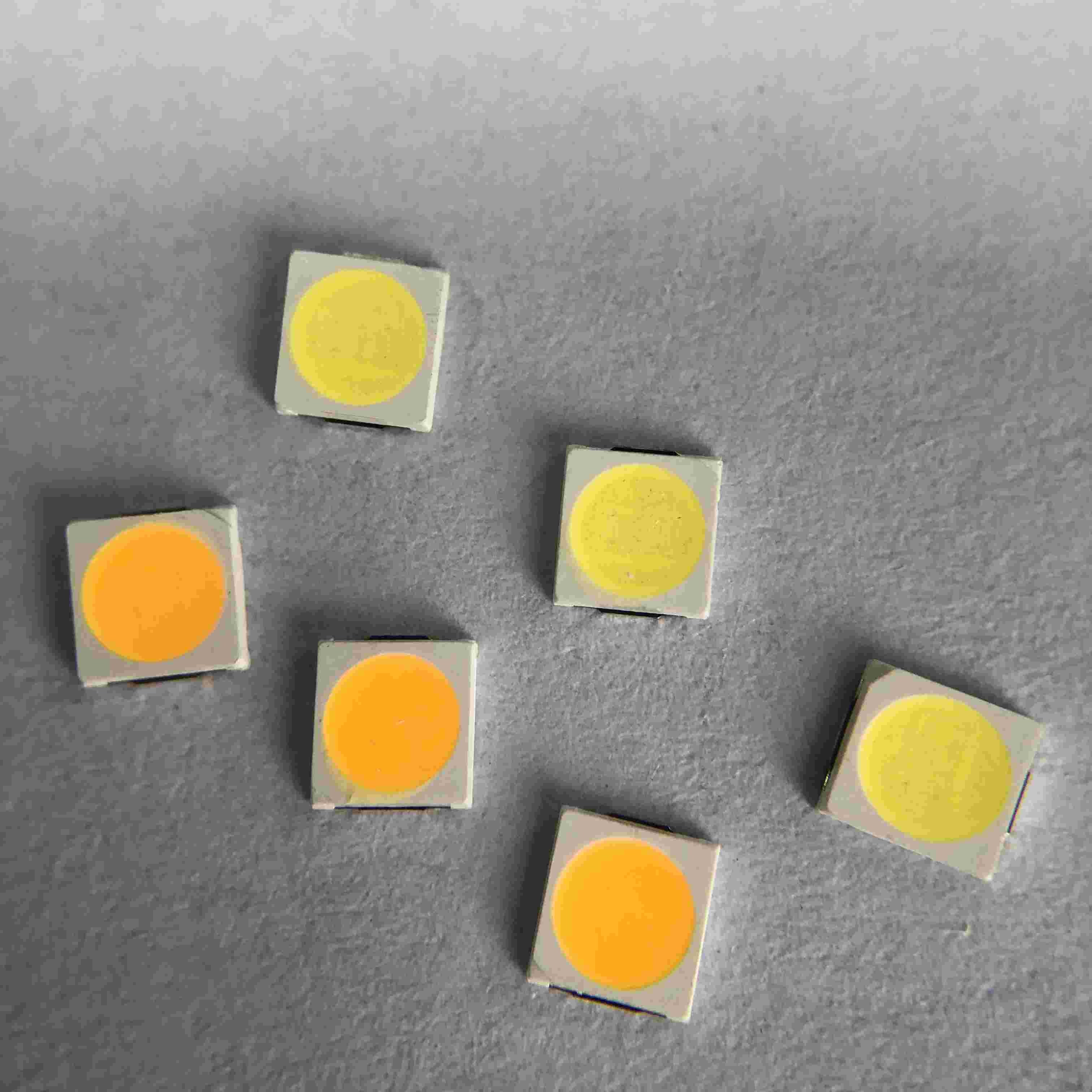

| 이름: | SMD LED 3030 화이트 색 | 빛을 내는 흐름(lm): | 170-180lm |
|---|---|---|---|
| CCT: | 3000k 4000k 6500k | 애플리케이션: | 가로등 |
| 힘: | 1W | 나풋 전압(V): | 3V |
| 연색성 지수(ra): | 80 | 보증(년): | 2년이요 |
| 작업 시간 (시간): | 20000 | 작동 온도(C): | -40-85 |
| 강조하다: | 3030 180lm은 이르렀습니다,스드 180lm은 이르렀습니다,스드는 300 ｍÅ를 이끌었습니다 |
||
애플리케이션 도입 :
LED 태양 가로등은 전통적 그리드 전력에 파지 않고 조명을 거리, 도로 또는 고속도로에게 제공하기 위한 훌륭한 방법입니다. 결과적으로 태양 LED 가로등은 설치 비용을 줄이고, 엄청난 배선에 대한 필요성을 감소시키고, 시스템의 생명 위에서 유지와 프로젝트 비용을 감소시킬 수 있습니다. 그리고 그들이 전력망으로부터 독립하기 때문에, 당신은 지중선에서 소등 또는 중단과 같은 모든 전등에 영향을 미쳐 도시의 중심부로 문제에 대해 걱정할 필요가 없습니다.
3030 SMD 효율은 가로등을 위한 3V 300MA 170-180lm 화이트 색 PPT SMD LED 칩을 옵션으로 합니다
빠른 세부 사항 :
| 입력 전압(V) : | 3V |
| 보증(년) : | 2-년 |
| 타이핑하세요 : | 스드는 칩 3030을 이끌었습니다 |
| 조명 해결책 서비스 : | 조명과 회로 설계 |
| 발광 효력 (루멘 / Ｗ) : | 170-180LM |
| 수명 (시간) : | 50000 |
| 작업 시간 (시간) : | 20000 |
| 칩 물질 : | INGAN |
| 방출 색 : | 온백색 / Natural White / 쿨 화이트 |
| 전원 : | 1W |
| 시야 각도 (') : | 120 급 |
| 연색성 지수(ra) : | 80 |
| 색 온도 : | 2700-6500K |
| 원산지 : | 스초우, 치안스 |
| 애플리케이션 : | 가로등 |
| 패키지 형태 : | 수페이스 탑재 패키지 |
| 순방향 전류 : | 300MA |
| 분류하세요 : | 3.0*3.0*0.6mm |
| 포장되는 것 : | 4000 PC / 명부 |
제품 사양 :
패키지 구조물 :
제품 사양 :
| 항목 | 상술 | 재료 | 양 |
| 칩 | InGaN | InGaN | 1에서 2 |
| 반사기 | 백색 | PCT | |
| 프레임 | C194 | 은 도금 구리 | |
| 골드 와이어 | 0.9 밀리리터 | 불순물 | |
| 인광 | 백색 | 백색 | |
| 캡슐체 | 밀키화이트 | 수지 | |
| 캐리어 테이프 | 481-1A 스펙 EIA에따르면 | 도전성 블랙 테이프 | 릴 당 4000 PC |
| 릴 | 481-1A 스펙 EIA에따르면 | 도전성 블랙 | 릴 당 4000 PC |
| 브랜드 | 레프스킨 표준 | 논문 | |
| 패킹 백 | 220x240mm | 알루미늄 적층 bag/ 부정 지퍼 | 한개 릴 한 가방 |
| 통 | 레프스킨 표준 | 논문 | 명시되지 않습니다 |
전형적 전기 광학적 특징적 커브 :
LED 신뢰성 검사 목록 :
| 테스트 항목 | 엑스페리먼트 조건 | 표준 | qty(PC) | Ac / Re |
| 내구 시험 | 25C,1000Hrs@300mA | / | 20 | 0/1 |
| 고온 | 85C,1000Hrs@300mA | / | 20 | 0/1 |
| 저온 | -40C,1000Hrs@300mA | / | 20 | 0/1 |
| 고습도 열 |
85C,85%RH, 1000Hrs@300mA |
/ | 20 | 0/1 |
| 저온 저장 | -40C,1000Hrs |
JEITA ED-4701 200 202 |
20 | 0/1 |
| 고온보관시험 | 100C,1000Hrs |
JEITA ED-4701 200 201 |
20 | 0/1 |
| 온도 사이클 | (- 40'C 30 감독이 필요한 미성년자 --25'C(5mins)--100'C(30mins), 임시 변경율 :분 3+/-0.6'C /) |
JEITA ED-4701 100 105 |
20 | 0/1 |
| 열 충격 | -40'C(15mins) --100'C(15mins), 시간 변경 <5mins> | MIL-STD-202G | 20 | 0/1 |
|
펄스 내구 시험
|
3×300mA에 있는 Tp=1ms,DC=0.1,D=Tp/T | / | 20 | 0/1 |
| ESD 테스트(hbm) | 2000V,200V/Step, 둘다 3 배 포워드 & 리버스 시험 |
AEC (Q101-001) |
20 | 0/1 |
| 내용접성 |
260±5C,10S,3times 예비 처리 30C,70%RH |
JEITA ED-4701 300 302 |
20 | 0/1 |
| 정맥내 쇠퇴를 역류하세요 |
260±5C,10S,1time 예비 처리 30C,70%RH,168Hrs |
/ | 20 | 0/1 |
| 판단 기준 | ||||
| 순방향 전압 VF | VF 맥스 증가 < 1=""> | |||
| 역류 적외선 | IR 맥스 증가 < IRmax=""> | |||
| 정맥내인 광도 | IV 쇠퇴 < 40=""> | |||
|
※Solder 능력 시험 기준 :적용 범위는 95%보다 못하진 않습니다 기록 :측정은 피검 시료가 (일반적으로 2 시간 뒤에) 보통 주변 조건으로 되돌아 갔던 후에 잡힐 것입니다 |
||||
패키징하는 것 :
주의 :
LED의 캡슐 포위 물질은 실리콘입니다. 그러므로 LED는 더에 부드러운 표면을 가지고 있습니다
법안의 상부. 상단 표면에 대한 압력은 LED의 신뢰성에 영향일 것입니다. 예방조치는 캡슐화된 일부에 대한 강한 압박을 회피하기 위해 취해지. 그래서 때 피킹 업 노즐을 사용하고, 실리콘계 수지에 대한 압력이 적절하여야 합니다.
납땜 인두 :
손이 납땜할 때, 철의 온도가 3 초 동안 300C 보다 더 덜 합니다
수동 납땜은 단지 1 배 행해져야 합니다
SMT는 납땜 교육 SMT를 역류합니다 :
리플로우 납땜은 2 번 이상 행해지지 말아야 합니다
납땜할 때, 가열되는 것 동안 LED를 역설하지 마세요
수행원으로서 프로필을 납땜질하는 추천된 리플로우
제품 특징 :
대전 방지 좋은 안정 극저 희석, 상등품 칩과 프레임을 채택합니다
고 휘도, 낮은 감약 하이 컬러 연기
최저치 70,80,90 95 크리 선택
강한 용접과 좋은 안정 죽은 사람 빛
적합렬과 전방에 회사 로고
CE ROHS LM80 인증
생산 과정 :
