| 원래 장소: | 스초우 |
|---|---|
| 브랜드 이름: | PHOENIX |
| 인증: | LM80 CE ROHS |
| 모델 번호: | 2835 |
| 최소 주문 수량: | 4000PCS |
| 가격: | 협상 가능 |
| 포장 세부 사항: | 4000PCS /ROLL |
| 배달 시간: | 7-10 일 |
| 지불 조건: | 웨스턴 유니온, 머니그램, 전신환 |
| 공급 능력: | 한달에 800KK |
| 이름: | SMD LED 2835 청색 | 애플리케이션: | 웨딩 스튜디오, 집의 장식 |
|---|---|---|---|
| 나풋 전압(V): | 8.9-9.2V | 힘: | 100mA |
| 빛을 내는 흐름(lm): | 105-115LM | Wld(NM): | 520-525nm |
| 보증(년): | 2년이요 | 작업 시간 (시간): | 20000 |
| 작동 온도(C): | -40-85 | 시야 각도 (') :: | 120 |
| 강조하다: | PCT RGB LED 칩,녹색 RGB LED 칩,2835개의 녹색 LED 칩 |
||
애플리케이션 도입 :
웨딩 스튜디오, 집의 장식, 건축 장식, 연구소, 제품 설계 센터, 다리 건설, 기타 등등을 계획한 디자인 연구소
변하기 쉬운 선광원은 더 획일적이고 더 부드럽고 더 편안한 조명을 만드는 영역 광원입니다 ;
자연광은 사실인 색상 디자인을 모방합니다, 이미지가 표면상으로는 더 현실적이고 기분 좋고 시각 효과가 더 우수합니다 ;
첨단 기술 광 가이드 판 기술 설계, 그것의 원리와 효과는 노트북 컴퓨터의 LCD 디스플레이에 비슷할 수 있습니다 ;
이끌린 SMD는 웨딩 스튜디오, 집의 장식을 위한 2835 피트 9V 청색을 자릅니다
빠른 세부 사항 :
| 입력 전압(V) : | 8.9-9.2V |
| 보증(년) : | 2-년 |
| 타이핑하세요 : | 스드는 칩 2835를 이끌었습니다 |
| 조명 해결책 서비스 : | 조명과 회로 설계 |
| 발광 효력 (루멘 / Ｗ) : | 105-115LM |
| 수명 (시간) : | 50000 |
| 작업 시간 (시간) : | 20000 |
| 칩 물질 : | INGAN |

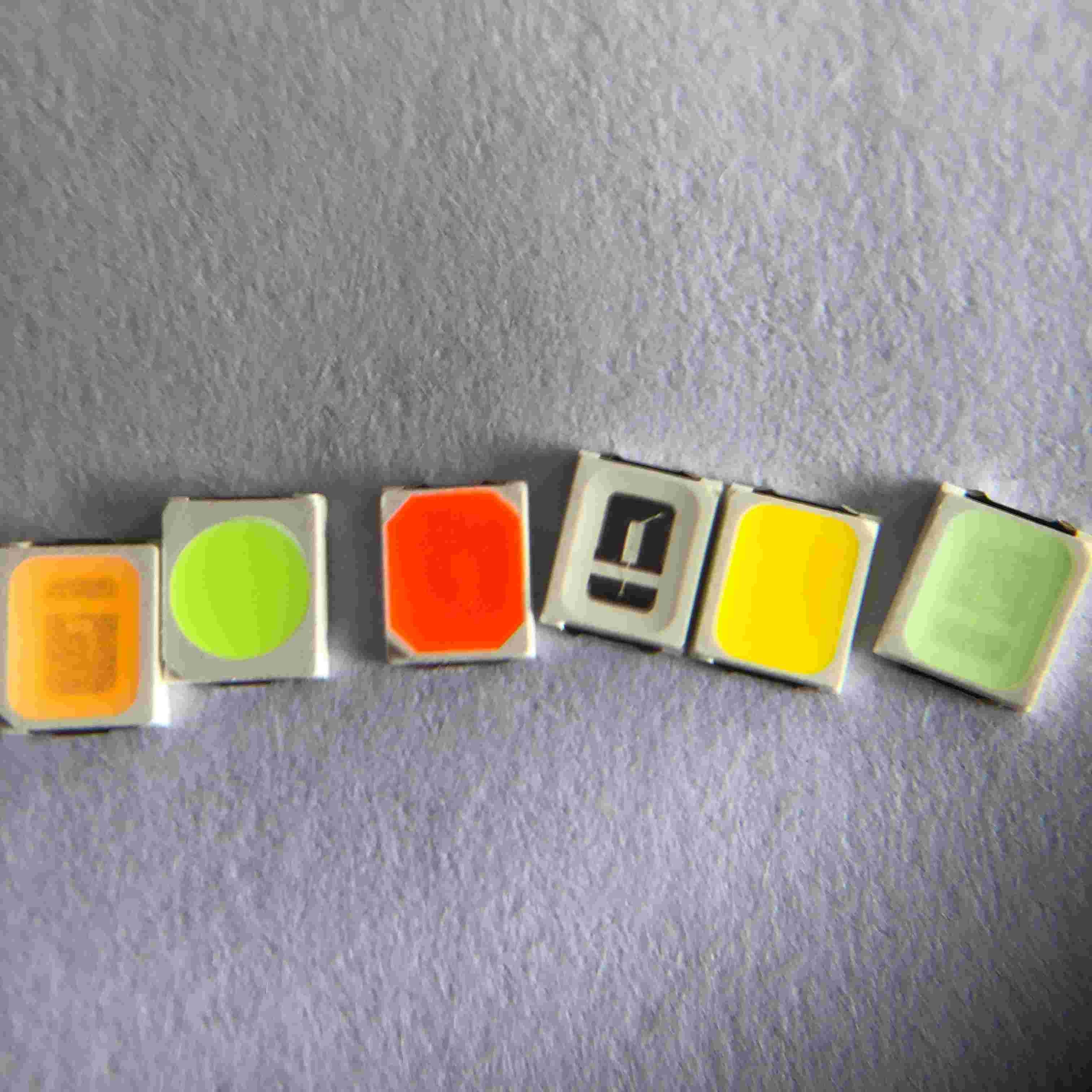

| 방출 색 : | 초록색 (빨간 황록색 분홍색) |
| 전원 : | 1w |
| 시야 각도 (') : | 120 급 |
| 연색성 지수(ra) : | 80 |
| 패킹 백 : | 220*240nm |
| 원산지 : | 스초우, 치안스 |
| 애플리케이션 : | 웨딩 스튜디오, 집의 장식 |
| 패키지 형태 : | 수페이스 탑재 패키지 |
| 순방향 전류 : | 100MA |
| 분류하세요 : | 2.8*3.5*0.65mm |
| 포장되는 것 : | 4000 PC / 명부 |
제품 사양 :
패키지 구조물 :
전기 광학적 특성 :
| 아니오 생성하세요. | 재료 | VF(V) | 색 | 흐름(lm) | |
| 분 | 최대 | CIE는 Ｘ, Ｙ를 조정합니다 | |||
| QT-2835G-3TSCC-yl | InGaN | 8.9 | 9.2 | Typ x=0.25, y=0.58 | 105 |
제품 사양 :
| 항목 | 상술 | 재료 | 양 |
| 칩 | InGaN | InGaN | 3in 1 |
| 반사기 | 백색 | 피트 | |
| 프레임 | C194 | 은 도금 구리 | |
| 골드 와이어 | 0.8 밀리리터 | 불순물 | |
| 인광 | 녹색 | 그린 | |
| 캡슐체 | 밀키화이트 | 수지 | |
| 캐리어 테이프 | 481-1A 스펙 EIA에따르면 | 도전성 블랙 테이프 | 릴 당 4000 PC |
| 릴 | 481-1A 스펙 EIA에따르면 | 도전성 블랙 | 릴 당 4000 PC |
| 브랜드 | 레프스킨 표준 | 논문 | |
| 패킹 백 | 220x240mm | 알루미늄 적층 bag/ 부정 지퍼 | 한개 릴 한 가방 |
| 통 | 레프스킨 표준 | 논문 | 명시되지 않습니다 |
절대 최대 정격 :
| 항목 | 기호 | 절대 최대 정격 | 유닛 |
| 순방향 전류 | 조건 | 100 | 마 |
| 역 전압 | Vr | 5 | Ｖ |
| 펄스용 순방향 전류 | IFP* | 120 | 마 |
| 전력 소모 | PD | 1 | Ｗ |
| 작동 온도 | 상부 | -40~85 | Ｃ |
| 저장 온도 | TST | -40~85 | Ｃ |
| 정전기 방전 | ESD | 2000(hbm) | Ｖ |
| 접합 온도 | 트제이 | 120 | Ｃ |
| LED 열 저항 | R번째 s-j | 30 | C/W |
전형적 전기 광학적 특징적 커브 :
LED 신뢰성 검사 목록 :
| 테스트 항목 | 엑스페리먼트 조건 | 표준 | qty(PC) | Ac / Re |
| 내구 시험 | 25C,1000Hrs@100mA | / | 20 | 0/1 |
| 고온 | 85C,1000Hrs@100mA | / | 20 | 0/1 |
| 저온 | -40C,1000Hrs@100mA | / | 20 | 0/1 |
| 고습도 열 |
85C,85%RH, 1000Hrs@100mA |
/ | 20 | 0/1 |
| 저온 저장 | -40C,1000Hrs |
JEITA ED-4701 200 202 |
20 | 0/1 |
| 고온보관시험 | 100C,1000Hrs |
JEITA ED-4701 200 201 |
20 | 0/1 |
| 온도 사이클 | (- 40'C 30 감독이 필요한 미성년자 --25'C(5mins)--100'C(30mins), 임시 변경율 :분 3+/-0.6'C /) |
JEITA ED-4701 100 105 |
20 | 0/1 |
| 열 충격 | -40'C(15mins) --100'C(15mins), 시간 변경 <5mins> | MIL-STD-202G | 20 | 0/1 |
|
펄스 내구 시험
|
3×100mA에 있는 Tp=1ms,DC=0.1,D=Tp/T | / | 20 | 0/1 |
| ESD 테스트(hbm) | 2000V,200V/Step, 둘다 3 배 포워드 & 리버스 시험 |
AEC (Q101-001) |
20 | 0/1 |
| 내용접성 |
260±5C,10S,3times 예비 처리 30C,70%RH |
JEITA ED-4701 300 302 |
20 | 0/1 |
| 정맥내 쇠퇴를 역류하세요 |
260±5C,10S,1time 예비 처리 30C,70%RH,168Hrs |
/ | 20 | 0/1 |
| 판단 기준 | ||||
| 순방향 전압 VF | VF 맥스 증가 < 1=""> | |||
| 역류 적외선 | IR 맥스 증가 < IRmax=""> | |||
| 정맥내인 광도 | IV 쇠퇴 < 40=""> | |||
|
※Solder 능력 시험 기준 :적용 범위는 95%보다 못하진 않습니다 기록 :측정은 피검 시료가 (일반적으로 2 시간 뒤에) 보통 주변 조건으로 되돌아 갔던 후에 잡힐 것입니다 |
||||
패키징하는 것 :
주의 :
LED의 캡슐 포위 물질은 실리콘입니다. 그러므로 LED는 더에 부드러운 표면을 가지고 있습니다
법안의 상부. 상단 표면에 대한 압력은 LED의 신뢰성에 영향일 것입니다. 예방조치는 캡슐화된 일부에 대한 강한 압박을 회피하기 위해 취해지. 그래서 때 피킹 업 노즐을 사용하고, 실리콘계 수지에 대한 압력이 적절하여야 합니다.
납땜 인두 :
손이 납땜할 때, 철의 온도가 3 초 동안 300C 보다 더 덜 합니다
수동 납땜은 단지 1 배 행해져야 합니다
SMT는 납땜 교육 SMT를 역류합니다 :
리플로우 납땜은 2 번 이상 행해지지 말아야 합니다
납땜할 때, 가열되는 것 동안 LED를 역설하지 마세요
수행원으로서 프로필을 납땜질하는 추천된 리플로우
제품 특징 :
대전 방지 좋은 안정 극저 희석, 상등품 칩과 프레임을 채택합니다
고 휘도, 낮은 감약 하이 컬러 연기
최저치 70,80,90 95 크리 선택
강한 용접과 좋은 안정 죽은 사람 빛
적합렬과 전방에 회사 로고
CE ROHS LM80 인증
생산 과정 :
