| 원래 장소: | 스초우 |
|---|---|
| 브랜드 이름: | PHOENIX |
| 인증: | IEC60810，AEC-Q102 |
| 모델 번호: | 2720 |
| 최소 주문 수량: | 4000PCS |
| 가격: | negotiable |
| 포장 세부 사항: | 4000PCS /ROLL |
| 배달 시간: | 7-10 일 |
| 지불 조건: | 웨스턴 유니온, 머니그램, 전신환 |
| 공급 능력: | 한달에 40KK |
| 이름: | SMD는 2720 빨강을 이끌었습니다 | λd: | 612-630nm |
|---|---|---|---|
| 힘: | 0.81W | 나풋 전압(V): | 2V |
| 빛을 내는 흐름(lm): | 33-97lm | 보증(년): | 2년이요 |
| 작업 시간 (시간): | 20000 | 작동 온도(C): | -40-85 |
| 강조하다: | 2720 칩 온 보드는 이르렀습니다,350 ｍÅ 스드 칩 온 보드는 이르렀습니다,2720 스드 LED 칩 대체 |
||

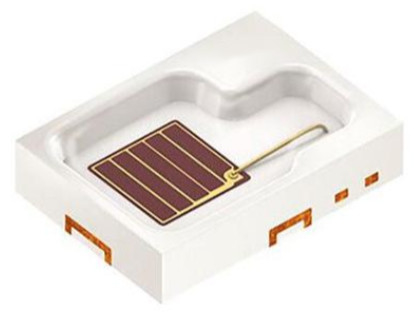

2V 350MA 0.81W 2720 33-97LM 612-630NM SMD LED 칩 적 차량용 조명
2720은 매우 강력하고 믿을 만한 LED 패키징 제품입니다. 그것의 탁월한 장점은고 휘도, 저열 저항과 좋은 열 안정성입니다. 유일한 온도 사이클 안정도. 리드 프레임부는 용접 결합 점의 고안정성을 보장하기 위해 회로판의 열팽창계수에 대해 최적화됩니다.
패키지 : SMD 에폭시 수지 패키지
전형적 확산 : 120 '
부식 저항성 등급 : 3B
자동차 인증 : iec60810, aec-q102
ESD 레벨 3b, 2 kV, 2 kV
차원 : 2.75 Ｘ 2.0 Ｘ 0.6 밀리미터
쇼핑 몰 사이즈 (특히 높이)
최고 열 저항 성적은 중간 파워 기기에 적합합니다
전정색성 스펙트럼
8 색상 옵션, 높은 전체 성능
강한 유연성과 무료 디자인
원 패키지 규모에서 다중 출력 전력 레벨을 실현하기 위한 시장에서의 첫 제품
가장 패키지 사이즈 솔루션에서 경험이 풍부한 산업
빨갛고 최고 빨간색의 투 컬러는 분리의 이중 기능을 가지고 있습니다
내부 조명 (환경 다이어그램에 나타난 바와 같이)
신호
야간 시력
LED는 디스플레이 시스템과 레이저를 발원합니다
최대 정격
매개 변수 심볼값
|
작동 온도 상부 분. 최대. |
-40 'Ｃ 125 'Ｃ |
|
저장 온도 트스트그 분. 최대. |
-40 'Ｃ 125 'Ｃ |
| 접합 온도 트제이 최대. | 150 'Ｃ |
| 짧은 시간 applications*를 위한 접합 온도 트제이 최대. | 175 'Ｃ |
|
순방향 전류 조건 분. T = 25 'Ｃ 최대. |
10 마 500 마 |
|
과전류 조건 최대. Ｔ ≤ 10 우리 ; D = 0.005 ; TS = 25 'Ｃ |
1500 마 |
|
역 전압 2) : 2) : VR VR 최대. T = 25 'Ｃ |
12 Ｖ |
|
ESD 내전압 acc. ANSI / ESDA / JEDEC JS-001 (HBM, 등급 2)에 VESD |
2 kV |
Tj = 175를 위한' 일생의 중간 (L70/B50)는 Ｃ는 100h입니다.
특성
350 마 면 ; TS = 25 'Ｃ
매개 변수 심볼값
| 중심 파장 | λpeak typ. 630 nm |
|
주요 파장 3) = 350 마 면 |
분. 612 nm λdom typ. 621 nm 최대. 630 nm |
| 50% Irel, 최대에 있는 비띠너비 | λ typ. 18 nm |
| 50% iv에 있는 시야 각도 | 2φ typ. 120 ' |
|
순방향 전압 4) = 350 마 면 |
분. 2.0 Ｖ VF typ. 2.3 Ｖ 최대. 2.6 Ｖ |
|
역류 2) VR = 12 Ｖ |
IR typ. 0.01 uA 최대. 10 uA |
| 실제적 열 저항 결합 / 소펠데르폰티 5) | 실제적인 스주스 typ. 13.0 Ｋ / Ｗ 최대. 16.0 Ｋ / Ｗ |
| 전기적 열 저항 결합 / 소펠데르폰티 5) 효율 ηe = 30 %로 |
스주스 elec typ. 9.1 Ｋ / Ｗ 최대. 11.2 Ｋ / Ｗ |
밝기
그룹
그룹
광속 1
나 = 350 마
| 33 루멘 | 39 루멘 | 12 시디 |
| 39 루멘 | 45 루멘 | 14 시디 |
| 45 루멘 | 52 루멘 | 16 시디 |
| 52 루멘 | 61 루멘 | 19 시디 |
| 61 루멘 | 71 루멘 | 22 시디 |
| 71 루멘 | 82 루멘 | 25 시디 |
| 82 루멘 | 97 루멘 | 30 시디 |
| 2.00 Ｖ | 2.15 Ｖ |
| 2.15 Ｖ | 2.30 Ｖ |
| 2.30 Ｖ | 2.45 Ｖ |
| 2.45 Ｖ | 2.60 Ｖ |
파장 그룹
그룹
주요 파장 3)
= 350 마 면
| 612 nm | 616 nm |
| 616 nm | 620 nm |
| 620 nm | 624 nm |
| 624 nm | 627 nm |
| 627 nm | 630 nm |
상대적 스펙트럼방사
Φrel = Ｆ (λ) ; = 350 마 면 ; TS = 25 'Ｃ
방사특성
= Ｆ (φ) ; Ｓ 25 'Ｃ
차원 도면
납땜 프로필을 역류하세요
제품은 MSL 레벨 2 acc에 따릅니다. JEDEC J-STD-020E에
기능 표준 특성 기호 Pb-프리 (SnAgCu) 제조 유닛
최소 권고 최대
|
preheat*) 2에 비율을 위로 경사지세요 25 'Ｃ 내지 150 'Ｃ |
3 | K/s | ||
|
tS 60 100 Ｔ에 대한 Ｔ |
120 | Ｓ | ||
|
|
3 | K/s | ||
| 액상 온도 Ｔ 217 | 'Ｃ | |||
| 액상 온도 tL 80 이상 타임즈 지 | 100 | Ｓ | ||
| 피크 온도 Ｔ 245 | 260 | 'Ｃ | ||
|
5 특정한 성수기의 'Ｃ 이내에 타임즈 지 온도 TP - 5 Ｋ |
30 | Ｓ | ||
|
램프-다운 rate* 3 100 'Ｃ에 대한 Ｔ |
6 | K/s | ||
|
타임즈 지 25 TP에 대한 'Ｃ |
480 | Ｓ |
모든 온도는 성분 경사 계산 DT / Dt의 상부로 측정되는 패키지의 센터를 언급합니다 : Dt 최대. 5 Ｓ ; 전체 T-범위를 위한 달성
