| 원래 장소: | 스초우 |
|---|---|
| 브랜드 이름: | PHOENIX |
| 인증: | LM80 CE ROHS |
| 모델 번호: | 2835 |
| 최소 주문 수량: | 4000PCS |
| 가격: | Negotiation |
| 포장 세부 사항: | 4000PCS /ROLL |
| 배달 시간: | 7-10 일 |
| 지불 조건: | 웨스턴 유니온, 머니그램, 전신환 |
| 공급 능력: | 한달에 800KK |
| 이름: | SMD LED 2835 청색 | 애플리케이션: | 로고, 징조, 라이트 박스 |
|---|---|---|---|
| 빛을 내는 흐름(lm): | 3-5lm | 나풋 전압(V): | 2.1v-2.4v |
| 힘: | 30MA | Wld(NM): | 620-630nm |
| 보증(년): | 2년이요 | 작업 시간 (시간): | 20000 |
| 작동 온도(C): | -40-85 | 시야 각도 (') :: | 120 |
| 하이 라이트: | 2835개 PCB (폴리염화비페닐) LED 칩,2V PCB (폴리염화비페닐) LED 칩,이끌린 2V는 광칩을 성장시킵니다 |
||
애플리케이션 도입 :
측면 광 가이드 디자인, 균일 광 ; 투명 결정체 프레임 : 라이트 박스가 밝혀질 때, 프레임의 환경은 빛나고 수입된 광학 아크릴 소재가 아름다운 외양을 가지고 있습니다 ; 극단적이 가늘 : 두께는 8mm-10mm 일 뿐입니다 ; led 광원 : 사진을 대체하도록 쉬운 더 안전한, 에너지 절약형, 더 긴 서비스 수명 ; 편리 설치 : 테이블과 벽에 제한을 가하기 위한 많은 방법이 있습니다 ; 다음에 적용할 수 있습니다 : 호텔 바, 패스드 푸드 식당, 체인점, 웨딩 스튜디오, 인테리어 장식, 회사 조짐, 선물 디스플레이, 상품진열은 디스플레이와 다른 장소를 나타냅니다.

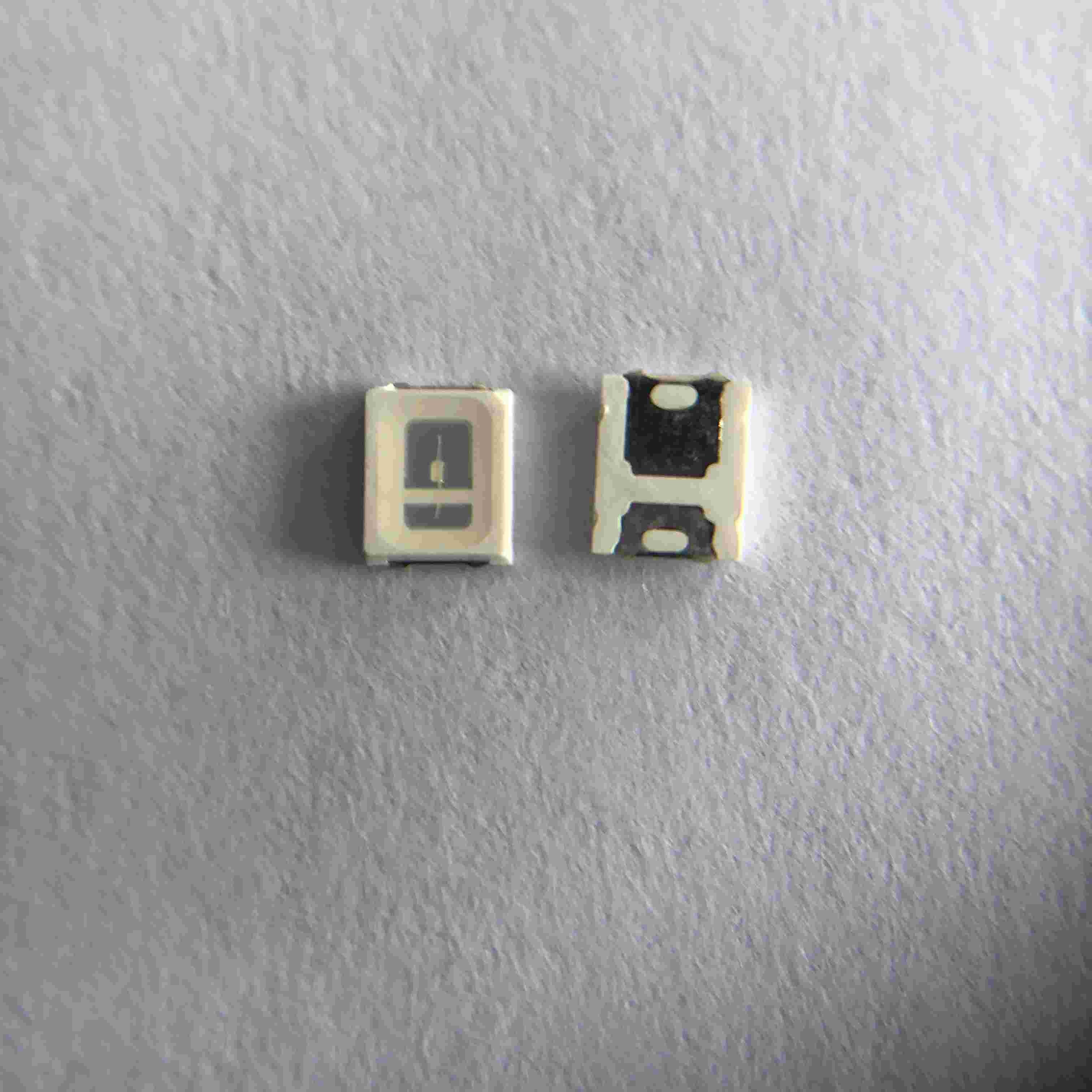

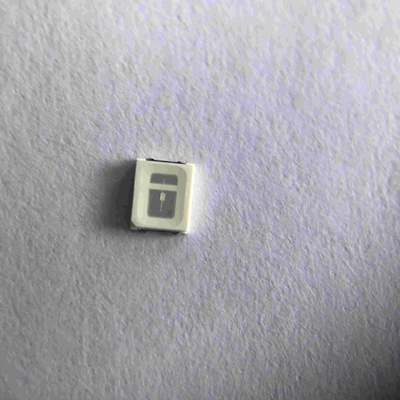

상업 라이트 박스 광고 빛, 로고, 징조를 위한 2835 RGB 색 2V LED 칩
빠른 세부 사항 :
| 입력 전압(V) : | 2.1-2.4V |
| 보증(년) : | 2-년 |
| 타이핑하세요 : | 스드는 칩 2835를 이끌었습니다 |
| 조명 해결책 서비스 : | 조명과 회로 설계 |
| 발광 효력 (루멘 / Ｗ) : | 3-5lm |
| 수명 (시간) : | 50000 |
| 작업 시간 (시간) : | 20000 |
| 칩 물질 : | INGAN |
| 방출 색 : | Red/ 녹색 /blue |
| 전원 : | 0.2W |
| 시야 각도 (') : | 120 급 |
| 연색성 지수(ra) : | 80 |
| 패킹 백 : | 220*240nm |
| 원산지 : | 스초우, 치안스 |
| 애플리케이션 : | 가전 제품과 교통 신호등 |
| 패키지 형태 : | 수페이스 탑재 패키지 |
| 순방향 전류 : | 150MA |
| 분류하세요 : | 2.8*3.5*0.65mm |
| 포장되는 것 : | 4000 PC / 명부 |
제품 사양 :

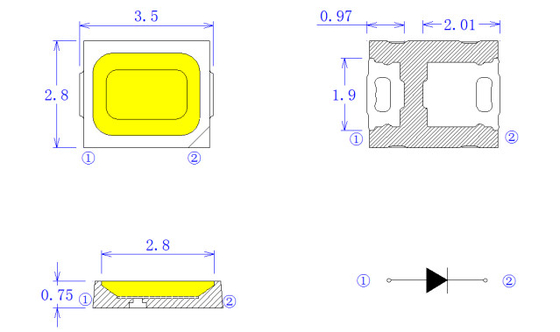

패키지 구조물 :
절대 최대 정격 :
| 항목 | 기호 | 절대 최대 정격 | 유닛 |
| 순방향 전류 | 조건 | 30 | 마 |
| 역 전압 | Vr | 5 | Ｖ |
| 펄스용 순방향 전류 | IFP* | 30 | 마 |
| 전력 소모 | PD | 0.5 | Ｗ |
| 작동 온도 | 상부 | -40~85 | Ｃ |
| 저장 온도 | TST | -40~85 | Ｃ |
| 정전기 방전 | ESD | 2000(hbm) | Ｖ |
| 접합 온도 | 트제이 | 120 | Ｃ |
| LED 열 저항 | R번째 s-j | 33 | C/W |
전형적 전기 광학적 특징적 커브 :
LED 신뢰성 검사 목록 :
| 테스트 항목 | 엑스페리먼트 조건 | 표준 | qty(PC) | Ac / Re |
| 내구 시험 | 25C,1000Hrs@30mA | / | 20 | 0/1 |
| 고온 | 85C,1000Hrs@30mA | / | 20 | 0/1 |
| 저온 | -40C,1000Hrs@30mA | / | 20 | 0/1 |
| 고습도 열 |
85C,85%RH, 1000Hrs@30mA |
/ | 20 | 0/1 |
| 저온 저장 | -40C,1000Hrs |
JEITA ED-4701 200 202 |
20 | 0/1 |
| 고온보관시험 | 100C,1000Hrs |
JEITA ED-4701 200 201 |
20 | 0/1 |
| 온도 사이클 | (- 40'C 30 감독이 필요한 미성년자 --25'C(5mins)--100'C(30mins), 임시 변경율 :분 3+/-0.6'C /) |
JEITA ED-4701 100 105 |
20 | 0/1 |
| 열 충격 | -40'C(15mins) --100'C(15mins), 시간 변경 <5mins> | MIL-STD-202G | 20 | 0/1 |
|
펄스 내구 시험
|
3×30mA에 있는 Tp=1ms,DC=0.1,D=Tp/T | / | 20 | 0/1 |
| ESD 테스트(hbm) | 2000V,200V/Step, 둘다 3 배 포워드 & 리버스 시험 |
AEC (Q101-001) |
20 | 0/1 |
| 내용접성 |
260±5C,10S,3times 예비 처리 30C,70%RH |
JEITA ED-4701 300 302 |
20 | 0/1 |
| 정맥내 쇠퇴를 역류하세요 |
260±5C,10S,1time 예비 처리 30C,70%RH,168Hrs |
/ | 20 | 0/1 |
| 판단 기준 | ||||
| 순방향 전압 VF | VF 맥스 증가 < 1=""> | |||
| 역류 적외선 | IR 맥스 증가 < IRmax=""> | |||
| 정맥내인 광도 | IV 쇠퇴 < 40=""> | |||
|
※Solder 능력 시험 기준 :적용 범위는 95%보다 못하진 않습니다 기록 :측정은 피검 시료가 (일반적으로 2 시간 뒤에) 보통 주변 조건으로 되돌아 갔던 후에 잡힐 것입니다 |
||||
패키징하는 것 :
주의 :
LED의 캡슐 포위 물질은 실리콘입니다. 그러므로 LED는 더에 부드러운 표면을 가지고 있습니다
법안의 상부. 상단 표면에 대한 압력은 LED의 신뢰성에 영향일 것입니다. 예방조치는 캡슐화된 일부에 대한 강한 압박을 회피하기 위해 취해지. 그래서 때 피킹 업 노즐을 사용하고, 실리콘계 수지에 대한 압력이 적절하여야 합니다.
납땜 인두 :
손이 납땜할 때, 철의 온도가 3 초 동안 300C 보다 더 덜 합니다
수동 납땜은 단지 1 배 행해져야 합니다
SMT는 납땜 교육 SMT를 역류합니다 :
리플로우 납땜은 2 번 이상 행해지지 말아야 합니다
납땜할 때, 가열되는 것 동안 LED를 역설하지 마세요
수행원으로서 프로필을 납땜질하는 추천된 리플로우
제품 특징 :
대전 방지 좋은 안정 극저 희석, 상등품 칩과 프레임을 채택합니다
고 휘도, 낮은 감약 하이 컬러 연기
최저치 70,80,90 95 크리 선택
강한 용접과 좋은 안정 죽은 사람 빛
적합렬과 전방에 회사 로고
CE ROHS LM80 인증
생산 과정 :
