이름: | SMD LED 2835 청색 | 애플리케이션: | 로고, 징조, 라이트 박스, 전시 빛 |
---|---|---|---|
Wld(NM): | 455-465NM/520-530NM/620-630NM | 나풋 전압(V): | 18V |
힘: | 30MA | 빛을 내는 흐름(lm): | 29lm-32lm |
보증(년): | 2년이요 | 작동 온도(C): | -40-85 |
작업 시간 (시간): | 20000 | 시야 각도 (') :: | 120 |
하이 라이트: | 18v 주도하는 스트립 칩,30개 mÅ LED 스트립 칩,2835개의 주도하는 전구 칩 |
애플리케이션 도입 :
네온 광은 도시의 미용사들입니다. 밤이 하락하고 빛이 계속 있을 때, 화려한 네온 광은 특히 아름다운 도시를 성장시킵니다. 그래서, 발명한 네온은 어떻었고? 네온 광이 우연히 실험에서 영국 약사 램지에 의해 발견되었다는 말이 있습니다. 그것은 1898년 6월에 야간이었습니다. 램지와 그의 보조자는 희유 가스가 도체인 전기였는지 체크하기 위해 실험실에서 도체인 실험이었습니다.

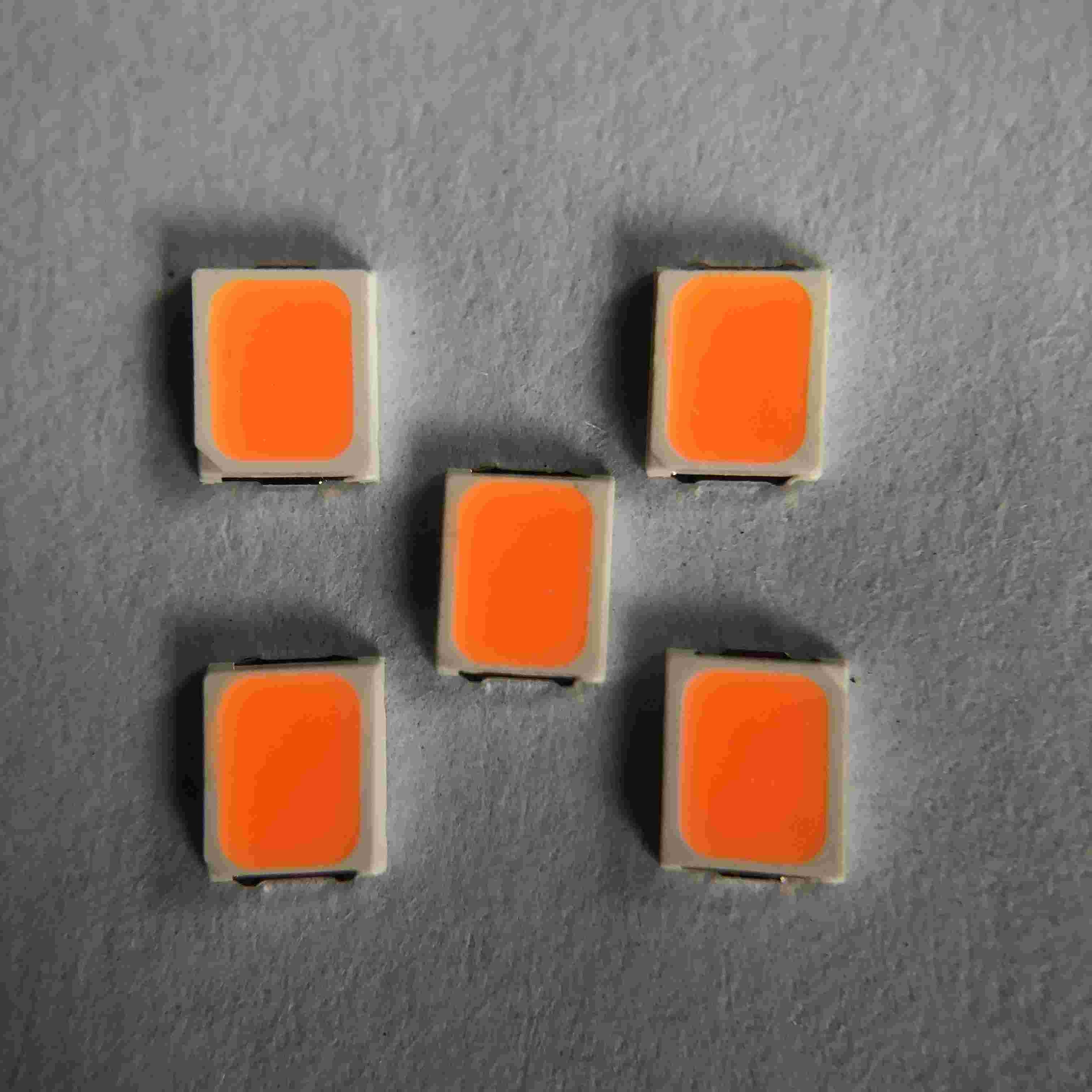

전시 빛 사인 등을 위한 고전압 18v 30 mÅ 스드 LED 칩 rgb RGB 분홍색
빠른 세부 사항 :
입력 전압(V) : | 18-20V |
보증(년) : | 2-년 |
타이핑하세요 : | 스드는 칩 2835를 이끌었습니다 |
조명 해결책 서비스 : | 조명과 회로 설계 |
발광 효력 (루멘 / W) : | 29-32lm |
수명 (시간) : | 50000 |
작업 시간 (시간) : | 20000 |
칩 물질 : | INGAN |
방출 색 : | RGB |
전원 : | 0.2W |
시야 각도 (') : | 120 급 |
연색성 지수(ra) : | 80 |
패킹 백 : | 220*240nm |
원산지 : | 스초우, 치안스 |
애플리케이션 : | 전시, 사인 등 |
패키지 형태 : | 수페이스 탑재 패키지 |
순방향 전류 : | 30MA |
분류하세요 : | 2.8*3.5*0.65mm |
포장되는 것 : | 4000 PC / 명부 |
제품 사양 :
외형치수 :
절대 최대 정격 :
항목 | 기호 | 최대 | 유닛 |
전력 소모 | PD | 1 | W |
연속적인 순방향 전류 | 이프맥스 | 60 | 마 |
피크 순방향 전류 (1/10 듀티 싸이클 10 부인 펄스폭) | IFP | 80 | 마 |
역 전압 | VR | 5 | V |
정전기 방전 (HBM) | ESD | 2000 | V |
작동 온도 범위 | 탑르 | +85에 대한 -40 | C |
보존온도범위 | 트스트그 | +85에 대한 -40 | C |
주도하는 유n션 온도 | 트제이 | 125 | C |
전기적 / 광학적 특성 :
항목 | 기호 | 상태 | 색 | 민 | Typ | 맥스 | 유닛 |
순방향 전압 |
VF |
IF=60mA |
R | 17.5 | 18.5 | 19 | V |
G | 17.5 | 18.5 | 19 | V | |||
비 | 17.5 | 18.5 | 19 | V | |||
시야 각도 | 2θ1/2 | IF=60mA | R/G/B | - | 120 | - | Deg |
광도 |
IV |
나 IF=60mA
|
R | - | LM | ||
G | - | LM | |||||
비 | - | LM | |||||
사고 방식 |
WLD |
IF=60mA | R | 615 | - | 620 | 별거 안 해 |
G | 515 | - | 520 | 별거 안 해 | |||
비 | 452 | - | 457.5 | 별거 안 해 | |||
역류 | Ir | Vr=7V | R/G/B | 0 | 1 | uA | |
열 저항 | 번째(j-s) | IF=60mA | R/G/B | 28 | C/W |
전형적 전기 광학적 특성 곡선 :
신뢰성 테스트 항목과 상태 :
아니오. | 항목 | 엑스페리먼트 조건 |
테스트 hr / 사이클 / 시간 |
샘플 Q'ty |
Ac / Re | |
1 | 납땜열 | 임시 직원으로 일하세요 :260C±5C ;5±1 초 | 2 번 | 30 PC | 0/1 | |
2 | 땜납 능력 검사 ※ | 임시 직원으로 일하세요 :235C±5C ;3±1 초 | 1 시간 | 5 PC | 0/1 | |
3 | 온도 사이클 |
H :+100C 30 분. ∫5min. L :-40C 30 분. |
100이지 사이클 | 20 PC | 0/1 | |
4 | 열 충격 |
H :+100C 5 분. ∫ L :-40C 5 분. |
50이지 사이클 | 20 PC | 0/1 | |
5 | 고온보관시험 | 임시 직원으로 일하세요 :100C | 1000 하스 | 20 PC | 0/1 | |
6 | 저온 저장 | 임시 직원으로 일하세요 :-40C | 1000 하스 | 20 PC | 0/1 | |
7 | DC 작동 수명 | IF=IFmax | 1000 하스 | 20 PC | 0/1 | |
8 |
고온 고습도 |
85C/85%R.H. | 1000 하스 | 20 PC | 0/1 | |
9 | 충격적 테스트 |
100~2000Hz ;98.1m/s2 X,Y,Z 방향 |
2 하스 | 20 PC | 0/1 | |
10 | 적하 테스트 | 팔레트를 쓰세요 ;높이 :75 센티미터 | 3 번 | 20 PC | 0/1 | |
판단 기준 | ||||||
순방향 전압 VF | VF 맥스 증가 < 1=""> | |||||
역류 적외선 | IR 맥스 증가 < I=""> Rmax | |||||
정맥내인 광도 | IV 쇠퇴 < 40=""> | |||||
※Solder 능력 시험 기준 :적용 범위는 95%보다 못하진 않습니다 기록 :측정은 피검 시료가 (일반적으로 2 시간 뒤에) 보통 주변 조건으로 되돌아 갔던 후에 잡힐 것입니다 |
패킹과 운송 교육 :
주의 :
LED의 캡슐 포위 물질은 실리콘입니다. 그러므로 LED는 더에 부드러운 표면을 가지고 있습니다
법안의 상부. 상단 표면에 대한 압력은 LED의 신뢰성에 영향일 것입니다. 예방조치는 캡슐화된 일부에 대한 강한 압박을 회피하기 위해 취해지. 그래서 때 피킹 업 노즐을 사용하고, 실리콘계 수지에 대한 압력이 적절하여야 합니다.
납땜 인두 :
손이 납땜할 때, 철의 온도가 3 초 동안 300C 보다 더 덜 합니다
수동 납땜은 단지 1 배 행해져야 합니다
SMT는 납땜 교육 SMT를 역류합니다 :
리플로우 납땜은 2 번 이상 행해지지 말아야 합니다
납땜할 때, 가열되는 것 동안 LED를 역설하지 마세요
수행원으로서 프로필을 납땜질하는 추천된 리플로우
제품 특징 :
대전 방지 좋은 안정 극저 희석, 상등품 칩과 프레임을 채택합니다
고 휘도, 낮은 감약 하이 컬러 연기
최저치 70,80,90 95 크리 선택
강한 용접과 좋은 안정 죽은 사람 빛
적합렬과 전방에 회사 로고
CE ROHS LM80 인증
