| 원래 장소: | 스초우 |
|---|---|
| 브랜드 이름: | PHOENIX |
| 인증: | LM80 CE ROHS |
| 모델 번호: | 4014 |
| 최소 주문 수량: | 4000PCS |
| 가격: | 협상 가능 |
| 포장 세부 사항: | 4000PCS /ROLL |
| 배달 시간: | 7-10 일 |
| 지불 조건: | 웨스턴 유니온, 머니그램, 전신환 |
| 공급 능력: | 한달에 100KK |

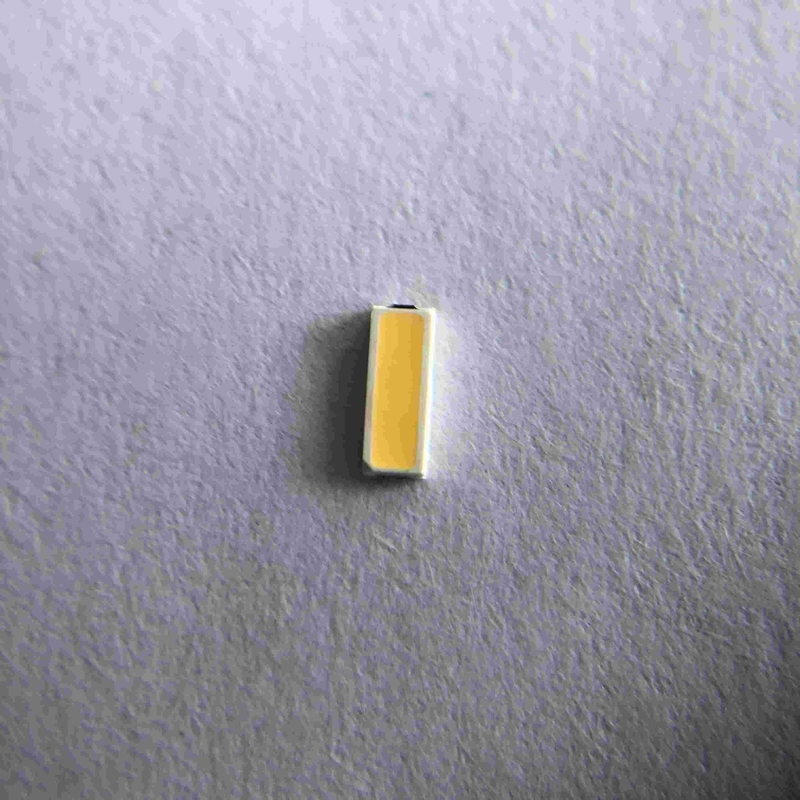

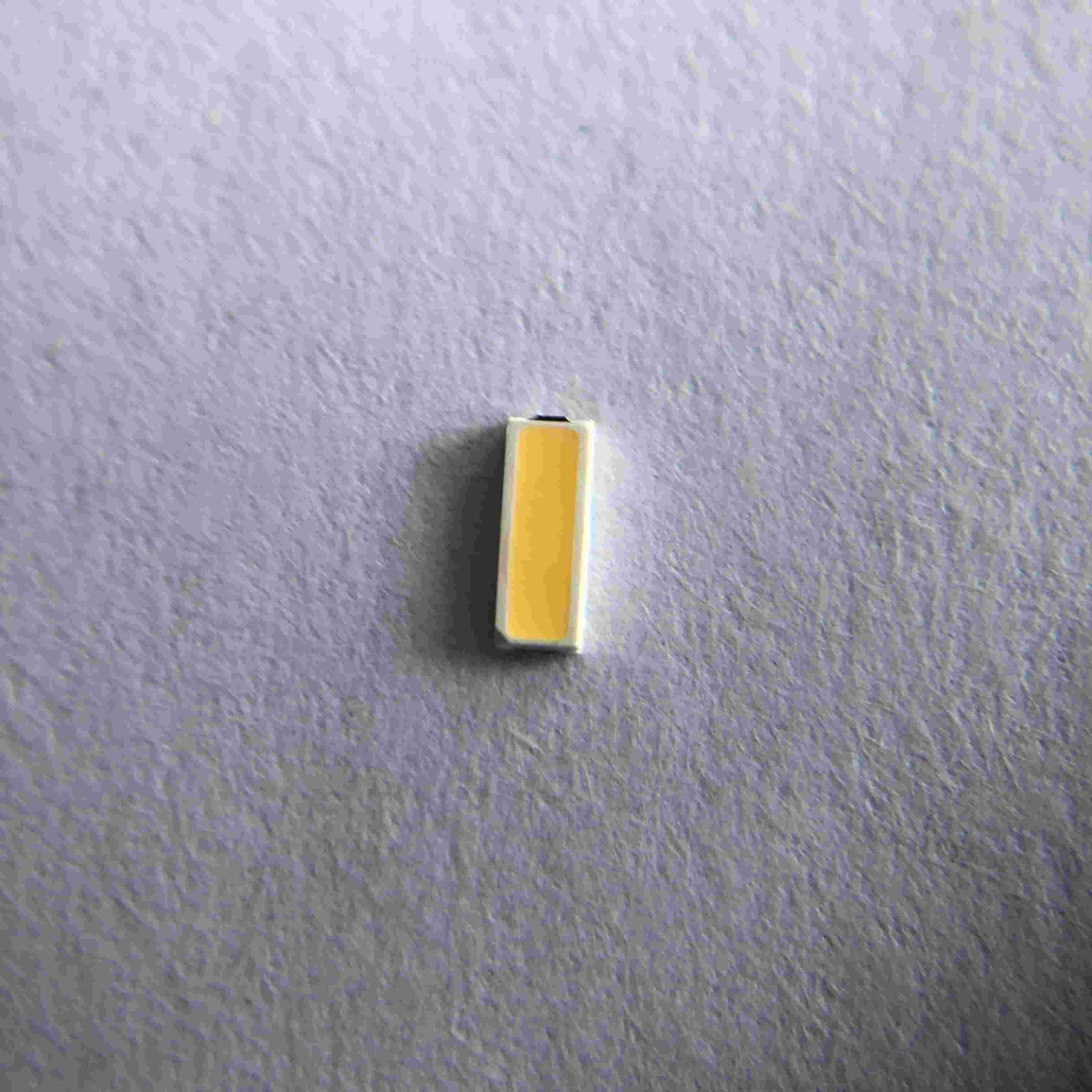

| 이름: | SMD는 4014를 이끌었습니다 | 애플리케이션: | 모니터 광 |
|---|---|---|---|
| 나풋 전압(V): | 3V | 힘: | 120mA |
| 빛을 내는 흐름(lm): | 32-40lm | CCT: | 10000K |
| 보증(년): | 2년이요 | 작업 시간 (시간): | 20000 |
| 작동 온도(C): | -40-85 | 시야 각도 (') :: | 120 |
| 강조하다: | SMD LED 칩은 빛을 성장시킵니다,4014개의 LED 칩은 빛을 성장시킵니다,4014개의 작은 LED 칩 |
||
LED 백라이트의 밝기는 높고 밝기가 장기간의 사용 뒤에 감소하지 않을 것입니다. 게다가, LED 백라이트의 신체는 희석제이고 아름답습니다.
하드 스크린 패널의 색깔에 결합되는 LED 백라이트, 부드러운 색깔은 눈을 더 편안하게 할 수 있습니다.
다른 장점은 모든 주도하는 백라이트가 전력 절감, 환경 보호와 낮은 방사를 가지고 있다는 것입니다.
빠른 세부 사항 :
| 입력 전압(V) : | 6V |
| 보증(년) : | 2-년 |
| 타이핑하세요 : | 스드는 칩 4014를 이끌었습니다 |
| 조명 해결책 서비스 : | 조명과 회로 설계 |
| 발광 효력 (루멘 / Ｗ) : | 150lm/w |
| 수명 (시간) : | 50000 |
| 작업 시간 (시간) : | 20000 |
| 칩 물질 : | INGAN |
| 방출 색 : | 10000-20000K |
| 전원 : | 0.72W |
| 시야 각도 (') : | 120 급 |
| 연색성 지수(ra) : | 70 |
| 패킹 백 : | 220*240nm |
| 원산지 : | 스초우, 치안스 |
| 애플리케이션 : | 모니터용 백라이트 |
| 패키지 형태 : | 수페이스 탑재 패키지 |
| 순방향 전류 : | 120MA |
| 분류하세요 : | 4.0*1.4*0.65mm |
| 포장되는 것 : | 4000 PC / 명부 |
제품 사양 :
패키지 구조물
절대 최대 정격
| 항목 | 기호 | 최대 | 유닛 |
| 전력 소모 | PD | 900 | mW |
| 연속적인 순방향 전류 | 조건 | 150 | 마 |
| 역 전압 | VR | 15 | Ｖ |
| 정전기 방전 (HBM) | ESD | 5000 | Ｖ |
| 작동 온도 범위 | 탑르 | +85에 대한 -35 | Ｃ |
| 보존온도범위 | 트스트그 | +100에 대한 -40 | Ｃ |
| LED 접합 온도 | 트제이 | 120 | Ｃ |
| 주도하는 열 저항 | RθJS | 22 | C/W |
전형적 전기 광학적 특징적 커브 :
LED 신뢰성 검사 목록
| 항목 | 엑스페리먼트 조건 | 기록 | 손상되 호기 |
| 온도 사이클 | -40C ~25C ~100C ~25C (30min~5min~30min~5min) | 200Cycle | 0/20 |
| 지속 상태 오퍼레이팅라이프 | =120mA 면, Ta = 25C | 3000hrs | 0/20 |
| 고온과 고습도의 지속 상태 작동 수명 | Ta = 85C/RH = 85%, 면= 90mA | 1000hrs | 0/20 |
| 솔더링히트에 대한 저항 |
Tmax=260C, ≤10sec
|
2 번 | 0/20 |
| 고온 저장 | Ta = 100C | 1000hrs | 0/20 |
|
저온 저장 |
Ta = -40C | 1000hrs | 0/20 |
|
고온 빛
|
Ta=85C,IF=90mA , | 1000hrs | 0/20 |
패키징하는 것 :
주의 :
LED의 캡슐 포위 물질은 실리콘입니다. 그러므로 LED는 더에 부드러운 표면을 가지고 있습니다
법안의 상부. 상단 표면에 대한 압력은 LED의 신뢰성에 영향일 것입니다. 예방조치는 캡슐화된 일부에 대한 강한 압박을 회피하기 위해 취해지. 그래서 때 피킹 업 노즐을 사용하고, 실리콘계 수지에 대한 압력이 적절하여야 합니다.
납땜 인두 :
손이 납땜할 때, 철의 온도가 3 초 동안 300C 보다 더 덜 합니다
수동 납땜은 단지 1 배 행해져야 합니다
SMT는 납땜 교육 SMT를 역류합니다 :
리플로우 납땜은 2 번 이상 행해지지 말아야 합니다
납땜할 때, 가열되는 것 동안 LED를 역설하지 마세요
수행원으로서 프로필을 납땜질하는 추천된 리플로우
핸들링 예방책 :
겸자 또는 적절한 툴을 이용하여 측면 표면을 따라 성분을 취급하세요
직접적으로 실리콘 렌즈 표면을 접촉하거나 취급하지 마세요. 그것은 내부 회로를 손상시킬 수 있습니다
LED를 포함하여 함께 모여진 PCBs를 쌓아 올리지 마세요. 충격은 실리콘 렌즈를 긁거나 내부 회로를 손상시킬 수 있습니다
제품 특징 :
대전 방지 좋은 안정 극저 희석, 상등품 칩과 프레임을 채택합니다
고 휘도, 낮은 감약 하이 컬러 연기
최저치 70,80,90 95 크리 선택
강한 용접과 좋은 안정 죽은 사람 빛
적합렬과 전방에 회사 로고
CE ROHS LM80 인증
생산 과정 :
