| 원래 장소: | 스초우 |
|---|---|
| 브랜드 이름: | PHOENIX |
| 인증: | LM80 CE ROHS |
| 모델 번호: | 3030 |
| 최소 주문 수량: | 4000PCS |
| 가격: | 협상 가능 |
| 포장 세부 사항: | 4000PCS /ROLL |
| 배달 시간: | 7-10 일 |
| 지불 조건: | 웨스턴 유니온, 머니그램, 전신환 |
| 공급 능력: | 한달에 800KK |
| 이름: | SMD는 3030을 이끌었습니다 | 애플리케이션: | 로고, 징조, 라이트 박스, |
|---|---|---|---|
| 빛을 내는 흐름(lm): | 150-160LM | 나풋 전압(V): | 18V |
| 힘: | 1W | 연색성 지수(ra): | 80 |
| 색: | RGB 분홍색 | 작업 시간 (시간): | 20000 |
| 보증(년): | 2년이요 | 작동 온도(C): | -40-85 |
| 강조하다: | 스드 전체 스펙트럼 LED 칩,18v 전체 스펙트럼 LED 칩,스드 최효율 LED 칩 |
||
애플리케이션 도입 :
전자 공업에, 백라이트는 조명의 형식이며, 그것이 종종 LCD 디스플레이에서 사용됩니다. 백라이트와 프론트 라이트 사이의 차이가 백라이트가 쪽 또는 뒤쪽으로부터 빛난다는 반면에, 이름이 제안한 대로 프론트 라이트는 앞으로부터 빛납니다. 그들은 ＣＲＴ 디스플레이와 유사한 방식으로 빛을 생산하기 위해 낮은 광원 환경에서 조명과 컴퓨터 모니터와 LCD 스크린 위의 밝기를 증가시키는데 사용됩니다.

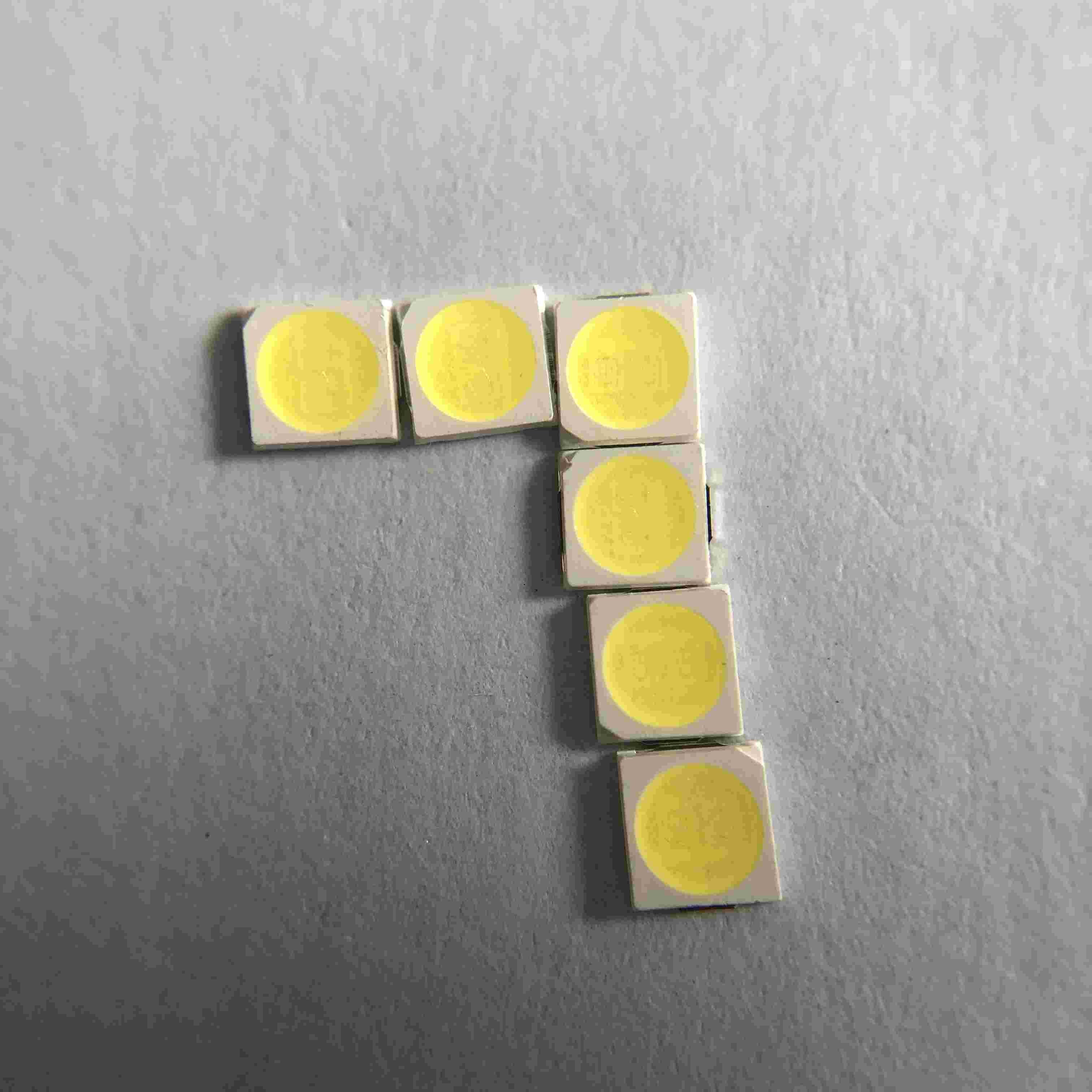

SMD LED 칩 3030 54v 20 ｍÅ
빠른 세부 사항 :
| 입력 전압(V) : | 18V |
| 보증(년) : | 2-년 |
| 타이핑하세요 : | 스드는 칩 3030을 이끌었습니다 |
| 조명 해결책 서비스 : | 조명과 회로 설계 |
| 발광 효력 (루멘 / Ｗ) : | 160LM |
| 수명 (시간) : | 50000 |
| 작업 시간 (시간) : | 20000 |
| 칩 물질 : | INGAN |
| 방출 색 : | 온백색 / Natural White / 쿨 화이트 |
| 전원 : | 1W |
| 시야 각도 (') : | 120 급 |
| 연색성 지수(ra) : | 80 |
| 색 온도 : | 2700-6500K RGB |
| 원산지 : | 스초우, 치안스 |
| 애플리케이션 : | 로고 전시회 빛 |
| 패키지 형태 : | 수페이스 탑재 패키지 |
| 순방향 전류 : | 30MA |
| 분류하세요 : | 3.0*3.0*0.6mm |
| 포장되는 것 : | 4000 PC / 명부 |
제품 사양 :
패키지 구조물 :
절대 최대 정격 :
| 항목 | 기호 | 최대 | 유닛 |
| 전력 소모 | PD | 1 | Ｗ |
| 연속적인 순방향 전류 | 이프맥스 | 60 | 마 |
| 피크 순방향 전류 (1/10 듀티 싸이클 10 부인 펄스폭) | IFP | 80 | 마 |
| 역 전압 | VR | 5 | Ｖ |
| 정전기 방전 (HBM) | ESD | 2000 | Ｖ |
| 작동 온도 범위 | 탑르 | +85에 대한 -40 | Ｃ |
| 보존온도범위 | 트스트그 | +85에 대한 -40 | Ｃ |
| 주도하는 유n션 온도 | 트제이 | 125 | Ｃ |
전기적 / 광학적 특성 :
| 항목 | 기호 | 상태 | 색 | 민 | Typ | 맥스 | 유닛 |
|
순방향 전압 |
VF |
IF=60mA |
Ｒ | 17.5 | 18.5 | 19 | Ｖ |
| Ｇ | 17.5 | 18.5 | 19 | Ｖ | |||
| 비 | 17.5 | 18.5 | 19 | Ｖ | |||
| 시야 각도 | 2θ1/2 | IF=60mA | R/G/B | - | 120 | - | Deg |
|
광도 |
IV |
나 IF=60mA
|
Ｒ | - | LM | ||
| Ｇ | - | LM | |||||
| 비 | - | LM | |||||
|
사고 방식 |
WLD |
IF=60mA | Ｒ | 615 | - | 620 | 별거 안 해 |
| Ｇ | 515 | - | 520 | 별거 안 해 | |||
| 비 | 452 | - | 457.5 | 별거 안 해 | |||
| 역류 | Ir | Vr=7V | R/G/B | 0 | 1 | uA | |
| 열 저항 | 번째(j-s) | IF=60mA | R/G/B | 28 | C/W |
전형적 전기 광학적 특성 곡선 :
신뢰성 테스트 항목과 상태 :
| 아니오. | 항목 | 엑스페리먼트 조건 |
테스트 hr / 사이클 / 시간 |
샘플 Q'ty |
Ac / Re | |
| 1 | 납땜열 | 임시 직원으로 일하세요 :260C±5C ;5±1 초 | 2 번 | 30 PC | 0/1 | |
| 2 | 땜납 능력 검사 ※ | 임시 직원으로 일하세요 :235C±5C ;3±1 초 | 1 시간 | 5 PC | 0/1 | |
| 3 | 온도 사이클 |
Ｈ :+100C 30 분. ∫5min. Ｌ :-40C 30 분. |
100이지 사이클 | 20 PC | 0/1 | |
| 4 | 열 충격 |
Ｈ :+100C 5 분. ∫ Ｌ :-40C 5 분. |
50이지 사이클 | 20 PC | 0/1 | |
| 5 | 고온보관시험 | 임시 직원으로 일하세요 :100C | 1000 하스 | 20 PC | 0/1 | |
| 6 | 저온 저장 | 임시 직원으로 일하세요 :-40C | 1000 하스 | 20 PC | 0/1 | |
| 7 | DC 작동 수명 | IF=IFmax | 1000 하스 | 20 PC | 0/1 | |
| 8 |
고온 고습도 |
85C/85%R.H. | 1000 하스 | 20 PC | 0/1 | |
| 9 | 충격적 테스트 |
100~2000Hz ;98.1m/s2 X,Y,Z 방향 |
2 하스 | 20 PC | 0/1 | |
| 10 | 적하 테스트 | 팔레트를 쓰세요 ;높이 :75 센티미터 | 3 번 | 20 PC | 0/1 | |
| 판단 기준 | ||||||
| 순방향 전압 VF | VF 맥스 증가 < 1=""> | |||||
| 역류 적외선 | IR 맥스 증가 < I=""> Rmax | |||||
| 정맥내인 광도 | IV 쇠퇴 < 40=""> | |||||
|
※Solder 능력 시험 기준 :적용 범위는 95%보다 못하진 않습니다 기록 :측정은 피검 시료가 (일반적으로 2 시간 뒤에) 보통 주변 조건으로 되돌아 갔던 후에 잡힐 것입니다 |
||||||
패키징하는 것 :
주의 :
LED의 캡슐 포위 물질은 실리콘입니다. 그러므로 LED는 더에 부드러운 표면을 가지고 있습니다
법안의 상부. 상단 표면에 대한 압력은 LED의 신뢰성에 영향일 것입니다. 예방조치는 캡슐화된 일부에 대한 강한 압박을 회피하기 위해 취해지. 그래서 때 피킹 업 노즐을 사용하고, 실리콘계 수지에 대한 압력이 적절하여야 합니다.
납땜 인두 :
손이 납땜할 때, 철의 온도가 3 초 동안 300C 보다 더 덜 합니다
수동 납땜은 단지 1 배 행해져야 합니다
SMT는 납땜 교육 SMT를 역류합니다 :
리플로우 납땜은 2 번 이상 행해지지 말아야 합니다
납땜할 때, 가열되는 것 동안 LED를 역설하지 마세요
수행원으로서 프로필을 납땜질하는 추천된 리플로우
핸들링 예방책 :
겸자 또는 적절한 툴을 이용하여 측면 표면을 따라 성분을 취급하세요
직접적으로 실리콘 렌즈 표면을 접촉하거나 취급하지 마세요. 그것은 내부 회로를 손상시킬 수 있습니다
LED를 포함하여 함께 모여진 PCBs를 쌓아 올리지 마세요. 충격은 실리콘 렌즈를 긁거나 내부 회로를 손상시킬 수 있습니다
제품 특징 :
대전 방지 좋은 안정 극저 희석, 상등품 칩과 프레임을 채택합니다
고 휘도, 낮은 감약 하이 컬러 연기
최저치 70,80,90 95 크리 선택
강한 용접과 좋은 안정 죽은 사람 빛
적합렬과 전방에 회사 로고
CE ROHS LM80 인증
생산 과정 :
