| 원래 장소: | 스초우 |
|---|---|
| 브랜드 이름: | PHOENIX |
| 인증: | LM80 CE ROHS |
| 모델 번호: | 2835 |
| 최소 주문 수량: | 4000 PC |
| 가격: | 협상 가능 |
| 포장 세부 사항: | 4000PCS /ROLL |
| 배달 시간: | 7-10 일 |
| 지불 조건: | 웨스턴 유니온, 머니그램, 전신환 |
| 공급 능력: | 한달에 800KK |
| 이름: | SMD LED 2835 빨간색 | 애플리케이션: | 모토 제동등 |
|---|---|---|---|
| 나풋 전압(V): | 3v | 힘: | 150mA |
| 빛을 내는 흐름(lm): | 60-65 루멘 | Wld(NM): | 620-625nm |
| 보증(년): | 2년이요 | 작업 시간 (시간): | 20000 |
| 작동 온도(C): | -40-85 | 시야 각도 (') :: | 120 |
| 강조하다: | 3V 2835 레드칩,차 정지 신호등 SMD는 2835를 이끌었습니다,SMD LED 2835 빨간색 |
||

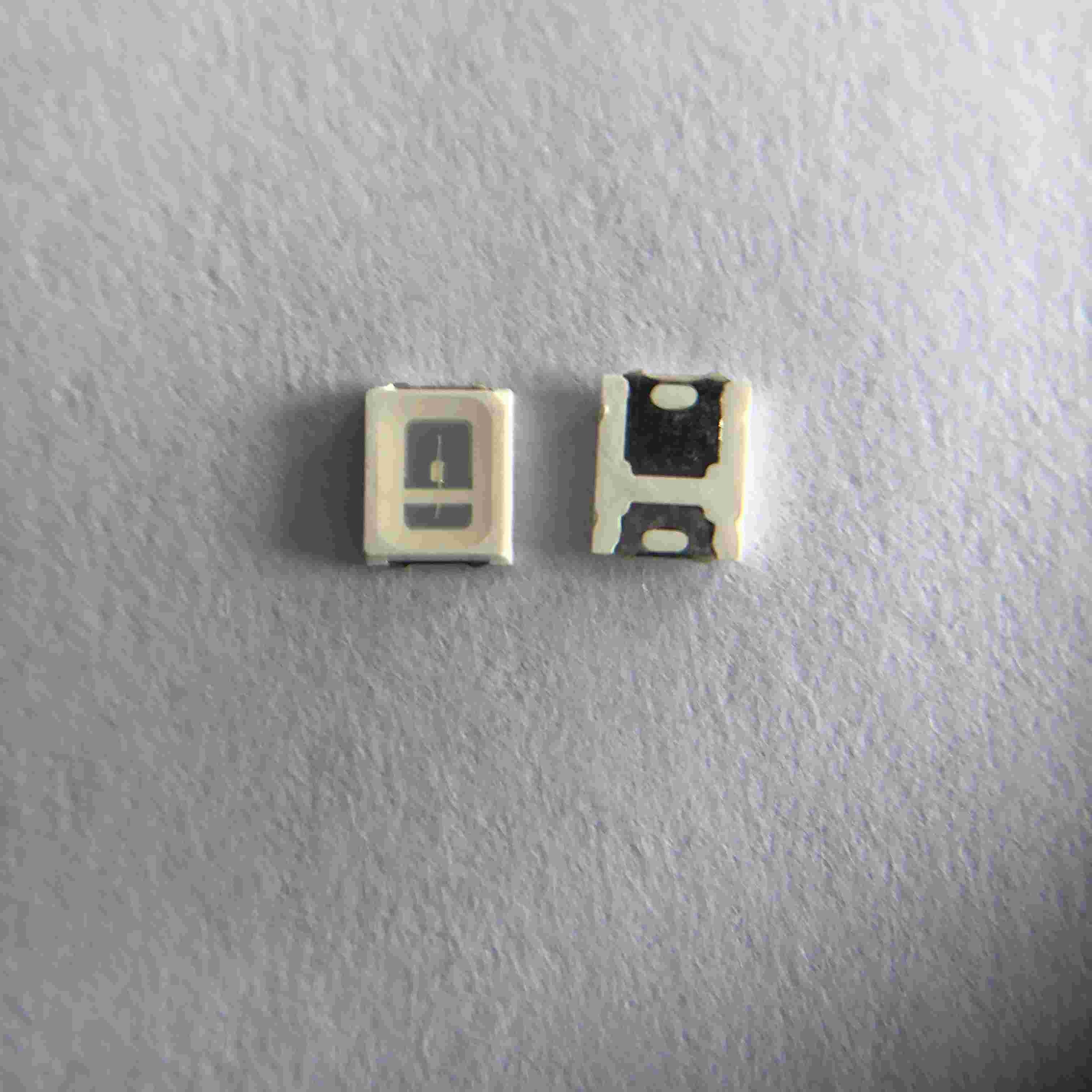

차 정지 신호등을 위한 3V 2835 레드칩 밝은 led 패키지
애플리케이션 도입 :
LED로 만들어진 브레이크 램프는 어떤 방사성, 어떤 오염과 긴 서비스 라이프도 가지고 있지 않습니다. 이론 값은 60000 시간에 도달합니다, 바꾸어 말하면, 폐기 기간 동안 전구를 바꾸기 위한 어떤 필요가 없습니다. 그러나, LED 제동등에 대한 가격은 더 비싸고 따라서 그것이 인기에 확실한 영향을 미칩니다. 선진국에서, 주도하는 제동등은 넓게 사용되었습니다. 중국에서, 개발은 점진적으로 가속되었습니다.

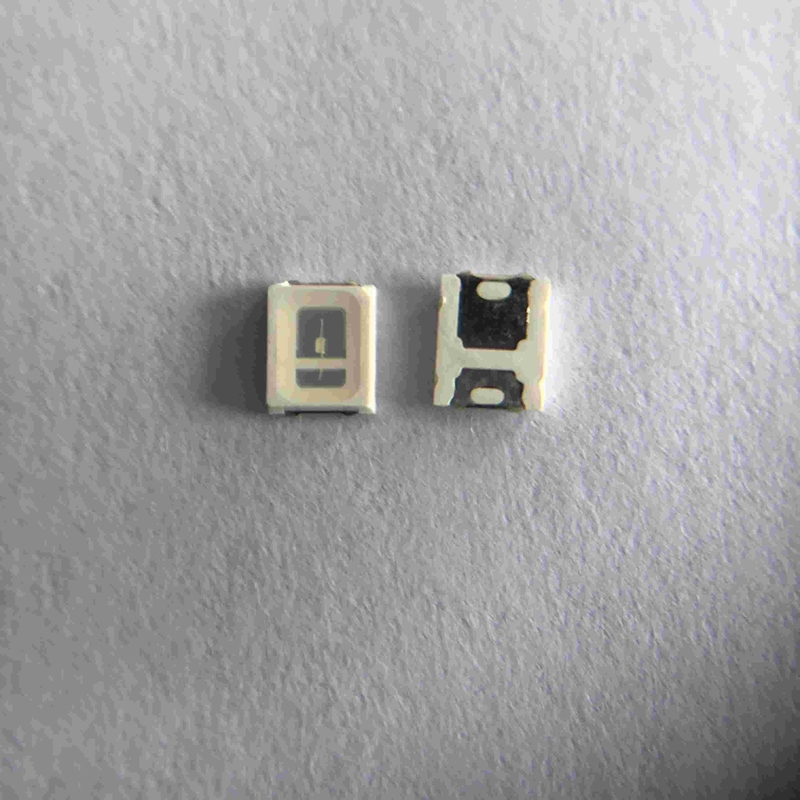

차 정지 신호등을 위한 3V 2835 레드칩 밝은 led 패키지
빠른 세부 사항 :
| 입력 전압(V) : | 3V |
| 보증(년) : | 2-년 |
| 타이핑하세요 : | 스드는 칩 2835를 이끌었습니다 |
| 조명 해결책 서비스 : | 조명과 회로 설계 |
| 발광 효력 (루멘 / Ｗ) : | 60-65lm |
| 수명 (시간) : | 50000 |
| 작업 시간 (시간) : | 20000 |
| 칩 물질 : | INGAN |
| 방출 색 : | 빨강 |
| 전원 : | 0.5W |
| 시야 각도 (') : | 120 급 |
| 연색성 지수(ra) : | 80 |
| 색 온도 : | 620-625NM |
| 원산지 : | 스초우, 치안스 |
| 애플리케이션 : | 가전 제품과 교통 신호등 |
| 패키지 형태 : | 수페이스 탑재 패키지 |
| 순방향 전류 : | 150MA |
| 분류하세요 : | 2.8*3.5*0.65mm |
| 포장되는 것 : | 4000 PC / 명부 |
제품 사양 :
패키지 구조물 :
절대 최대 정격 :
| 항목 | 기호 | 절대 최대 정격 | 유닛 |
| 순방향 전류 | 조건 | 150 | 마 |
| 역 전압 | Vr | 5 | Ｖ |
| 펄스용 순방향 전류 | IFP* | 180 | 마 |
| 전력 소모 | PD | 0.5 | Ｗ |
| 작동 온도 | 상부 | -40~85 | Ｃ |
| 저장 온도 | TST | -40~85 | Ｃ |
| 정전기 방전 | ESD | 2000(hbm) | Ｖ |
| 접합 온도 | 트제이 | 120 | Ｃ |
| LED 열 저항 | R번째 s-j | 33 | C/W |
전형적 전기 광학적 특징적 커브 :
LED 신뢰성 검사 목록 :
| 테스트 항목 | 엑스페리먼트 조건 | 표준 | qty(PC) | Ac / Re |
| 내구 시험 | 25C,1000Hrs@150mA | / | 20 | 0/1 |
| 고온 | 85C,1000Hrs@150mA | / | 20 | 0/1 |
| 저온 | -40C,1000Hrs@150mA | / | 20 | 0/1 |
| 고습도 열 |
85C,85%RH, 1000Hrs@150mA |
/ | 20 | 0/1 |
| 저온 저장 | -40C,1000Hrs |
JEITA ED-4701 200 202 |
20 | 0/1 |
| 고온보관시험 | 100C,1000Hrs |
JEITA ED-4701 200 201 |
20 | 0/1 |
| 온도 사이클 | (- 40'C 30 감독이 필요한 미성년자 --25'C(5mins)--100'C(30mins), 임시 변경율 :분 3+/-0.6'C /) |
JEITA ED-4701 100 105 |
20 | 0/1 |
| 열 충격 | -40'C(15mins) --100'C(15mins), 시간 변경 <5mins> | MIL-STD-202G | 20 | 0/1 |
|
펄스 내구 시험
|
3×150mA에 있는 Tp=1ms,DC=0.1,D=Tp/T | / | 20 | 0/1 |
| ESD 테스트(hbm) | 2000V,200V/Step, 둘다 3 배 포워드 & 리버스 시험 |
AEC (Q101-001) |
20 | 0/1 |
| 내용접성 |
260±5C,10S,3times 예비 처리 30C,70%RH |
JEITA ED-4701 300 302 |
20 | 0/1 |
| 정맥내 쇠퇴를 역류하세요 |
260±5C,10S,1time 예비 처리 30C,70%RH,168Hrs |
/ | 20 | 0/1 |
| 판단 기준 | ||||
| 순방향 전압 VF | VF 맥스 증가 < 1=""> | |||
| 역류 적외선 | IR 맥스 증가 < IRmax=""> | |||
| 정맥내인 광도 | IV 쇠퇴 < 40=""> | |||
|
※Solder 능력 시험 기준 :적용 범위는 95%보다 못하진 않습니다 기록 :측정은 피검 시료가 (일반적으로 2 시간 뒤에) 보통 주변 조건으로 되돌아 갔던 후에 잡힐 것입니다 |
||||
패키징하는 것 :
주의 :
LED의 캡슐 포위 물질은 실리콘입니다. 그러므로 LED는 더에 부드러운 표면을 가지고 있습니다
법안의 상부. 상단 표면에 대한 압력은 LED의 신뢰성에 영향일 것입니다. 예방조치는 캡슐화된 일부에 대한 강한 압박을 회피하기 위해 취해지. 그래서 때 피킹 업 노즐을 사용하고, 실리콘계 수지에 대한 압력이 적절하여야 합니다.
납땜 인두 :
손이 납땜할 때, 철의 온도가 3 초 동안 300C 보다 더 덜 합니다
수동 납땜은 단지 1 배 행해져야 합니다
SMT는 납땜 교육 SMT를 역류합니다 :
리플로우 납땜은 2 번 이상 행해지지 말아야 합니다
납땜할 때, 가열되는 것 동안 LED를 역설하지 마세요
수행원으로서 프로필을 납땜질하는 추천된 리플로우
제품 특징 :
대전 방지 좋은 안정 극저 희석, 상등품 칩과 프레임을 채택합니다
고 휘도, 낮은 감약 하이 컬러 연기
최저치 70,80,90 95 CRI 선택
강한 용접과 좋은 안정 죽은 사람 빛
적합렬과 전방에 회사 로고
CE ROHS LM80 인증
생산 과정 :
