| 원래 장소: | 스초우 |
|---|---|
| 브랜드 이름: | PHOENIX |
| 인증: | LM80 CE ROHS |
| 모델 번호: | 2835 |
| 최소 주문 수량: | 4000 PC |
| 가격: | 협상 가능 |
| 포장 세부 사항: | 4000PCS /ROLL |
| 배달 시간: | 7-10 일 |
| 지불 조건: | 웨스턴 유니온, 머니그램, 전신환 |
| 공급 능력: | 한달에 800KK |
| 이름: | SMD LED 2835 빨간색 | 애플리케이션: | 모토 제동등 |
|---|---|---|---|
| 나풋 전압(V): | 3v | 힘: | 150mA |
| 빛을 내는 흐름(lm): | 60-65 루멘 | Wld(NM): | 620-625nm |
| 보증(년): | 2년이요 | 작업 시간 (시간): | 20000 |
| 작동 온도(C): | -40-85 | 시야 각도 (') :: | 120 |
| 강조하다: | 3V는 2835개 칩을 이끌었습니다,어떤 오염 2835 LED 칩,빨강 2835 LED 칩 |
||

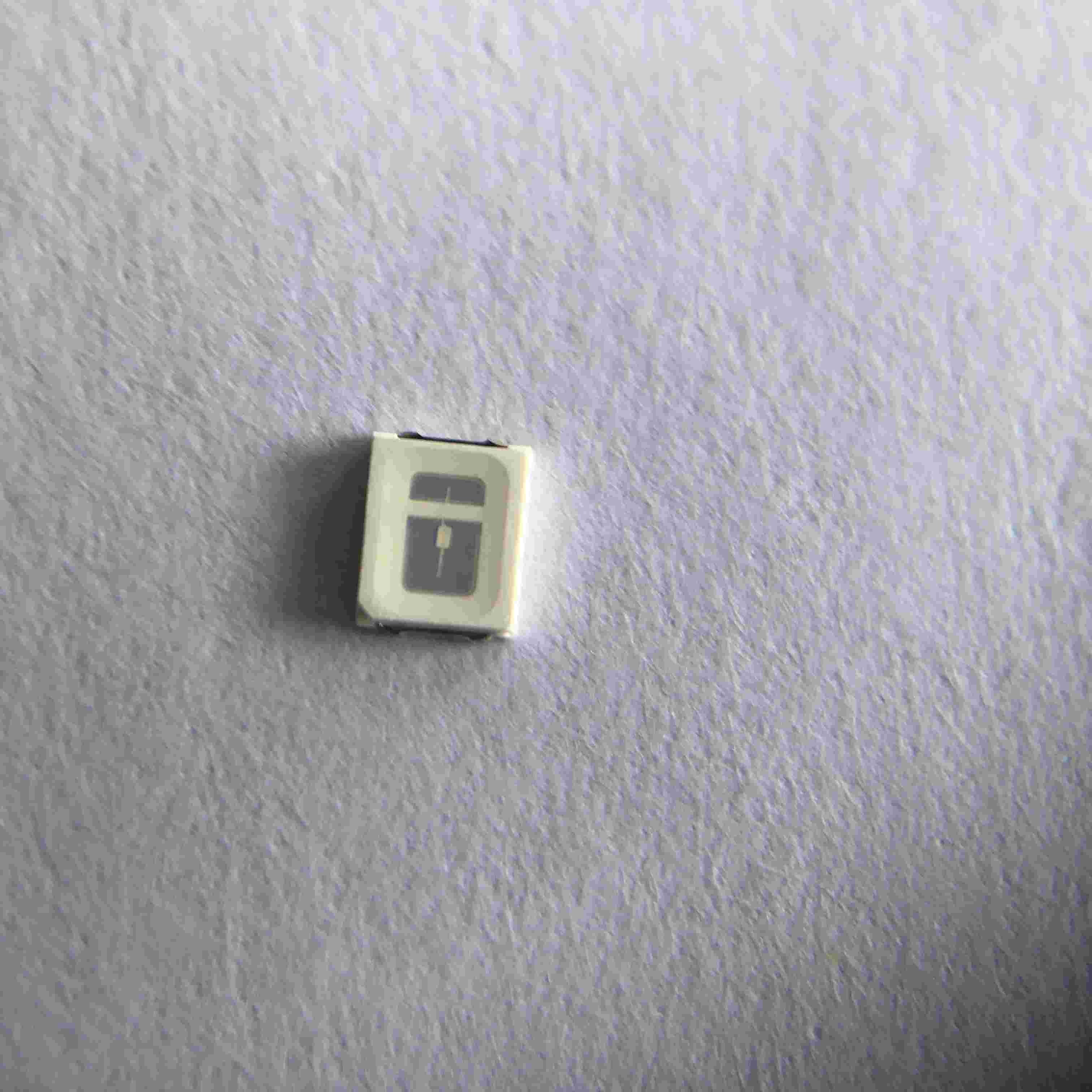

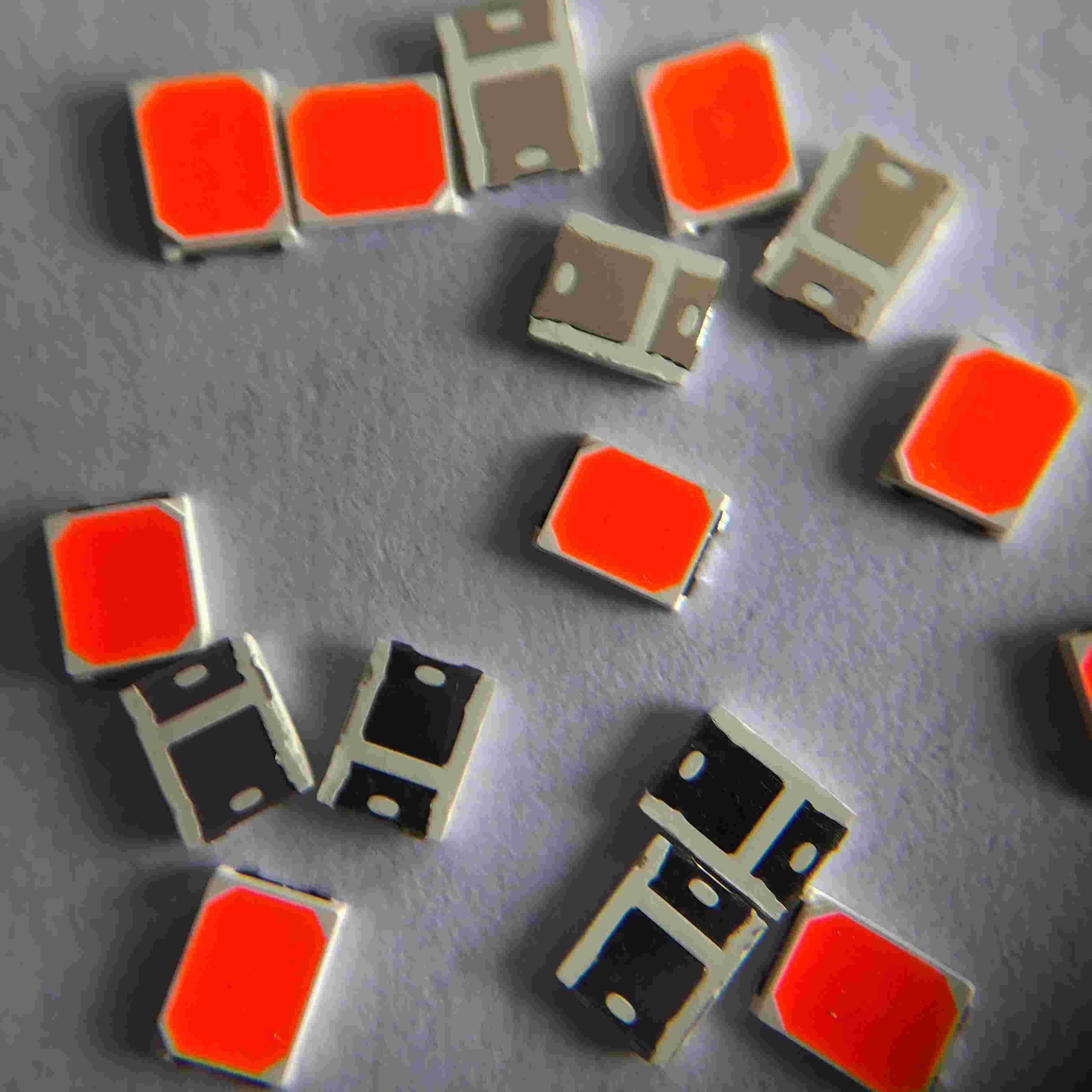

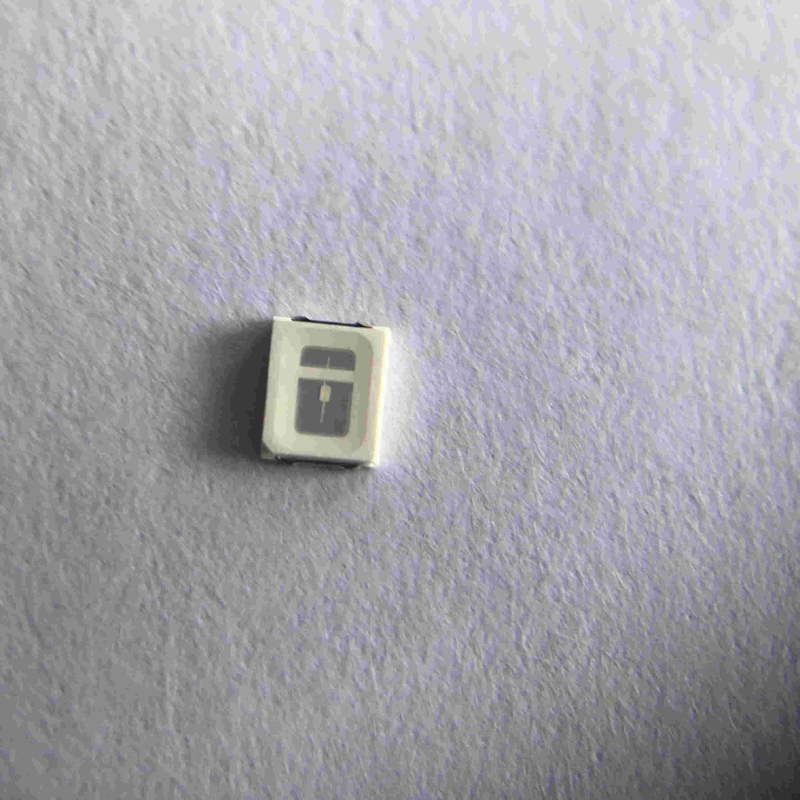

밝은 3V 2835 레드칩은 어떤 오염 장수 자동차 정지등도 이끌지 않았습니다
애플리케이션 도입 :
제동등은 차량이 브레이크를 걸 때 다가오는 조명입니다. 그것은 일반적으로 빨가며, 그것이 차량 뒤에게 경고의 역할을 합니다 ; 게다가 제동등은 효과적으로 추돌의 발생을 방지하고 교통 사고를 줄일 수 있습니다.
빠른 세부 사항 :
| 입력 전압(V) : | 3V |
| 보증(년) : | 2-년 |
| 타이핑하세요 : | 스드는 칩 2835를 이끌었습니다 |
| 조명 해결책 서비스 : | 조명과 회로 설계 |
| 발광 효력 (루멘 / Ｗ) : | 60-65lm |
| 수명 (시간) : | 50000 |
| 작업 시간 (시간) : | 20000 |
| 칩 물질 : | INGAN |
| 방출 색 : | 빨강 |
| 전원 : | 0.5W |
| 시야 각도 (') : | 120 급 |
| 연색성 지수(ra) : | 80 |
| 색 온도 : | 620-625NM |
| 원산지 : | 스초우, 치안스 |
| 애플리케이션 : | 가전 제품과 교통 신호등 |
| 패키지 형태 : | 수페이스 탑재 패키지 |
| 순방향 전류 : | 150MA |
| 분류하세요 : | 2.8*3.5*0.65mm |
| 포장되는 것 : | 4000 PC / 명부 |
제품 사양 :
패키지 구조물 :
절대 최대 정격 :
| 항목 | 기호 | 절대 최대 정격 | 유닛 |
| 순방향 전류 | 조건 | 150 | 마 |
| 역 전압 | Vr | 5 | Ｖ |
| 펄스용 순방향 전류 | IFP* | 180 | 마 |
| 전력 소모 | PD | 0.5 | Ｗ |
| 작동 온도 | 상부 | -40~85 | Ｃ |
| 저장 온도 | TST | -40~85 | Ｃ |
| 정전기 방전 | ESD | 2000(hbm) | Ｖ |
| 접합 온도 | 트제이 | 120 | Ｃ |
| LED 열 저항 | R번째 s-j | 33 | C/W |
전형적 전기 광학적 특징적 커브 :
LED 신뢰성 검사 목록 :
| 테스트 항목 | 엑스페리먼트 조건 | 표준 | qty(PC) | Ac / Re |
| 내구 시험 | 25C,1000Hrs@150mA | / | 20 | 0/1 |
| 고온 | 85C,1000Hrs@150mA | / | 20 | 0/1 |
| 저온 | -40C,1000Hrs@150mA | / | 20 | 0/1 |
| 고습도 열 |
85C,85%RH, 1000Hrs@150mA |
/ | 20 | 0/1 |
| 저온 저장 | -40C,1000Hrs |
JEITA ED-4701 200 202 |
20 | 0/1 |
| 고온보관시험 | 100C,1000Hrs |
JEITA ED-4701 200 201 |
20 | 0/1 |
| 온도 사이클 | (- 40'C 30 감독이 필요한 미성년자 --25'C(5mins)--100'C(30mins), 임시 변경율 :분 3+/-0.6'C /) |
JEITA ED-4701 100 105 |
20 | 0/1 |
| 열 충격 | -40'C(15mins) --100'C(15mins), 시간 변경 <5mins> | MIL-STD-202G | 20 | 0/1 |
|
펄스 내구 시험
|
3×150mA에 있는 Tp=1ms,DC=0.1,D=Tp/T | / | 20 | 0/1 |
| ESD 테스트(hbm) | 2000V,200V/Step, 둘다 3 배 포워드 & 리버스 시험 |
AEC (Q101-001) |
20 | 0/1 |
| 내용접성 |
260±5C,10S,3times 예비 처리 30C,70%RH |
JEITA ED-4701 300 302 |
20 | 0/1 |
| 정맥내 쇠퇴를 역류하세요 |
260±5C,10S,1time 예비 처리 30C,70%RH,168Hrs |
/ | 20 | 0/1 |
| 판단 기준 | ||||
| 순방향 전압 VF | VF 맥스 증가 < 1=""> | |||
| 역류 적외선 | IR 맥스 증가 < IRmax=""> | |||
| 정맥내인 광도 | IV 쇠퇴 < 40=""> | |||
|
※Solder 능력 시험 기준 :적용 범위는 95%보다 못하진 않습니다 기록 :측정은 피검 시료가 (일반적으로 2 시간 뒤에) 보통 주변 조건으로 되돌아 갔던 후에 잡힐 것입니다 |
||||
패키징하는 것 :
주의 :
LED의 캡슐 포위 물질은 실리콘입니다. 그러므로 LED는 더 위의 부드러운 표면을 가지고 있습니다
법안의 상부. 상단 표면에 대한 압력은 LED의 신뢰성에 영향일 것입니다. 예방조치는 캡슐화된 일부에 대한 강한 압박을 회피하기 위해 취해지. 그래서 때 피킹 업 노즐을 사용하고, 실리콘계 수지에 대한 압력이 적절하여야 합니다.
납땜 인두 :
손이 납땜할 때, 철의 온도가 3 초 동안 300C 보다 더 덜 합니다
수동 납땜은 단지 1 배 행해져야 합니다
SMT는 납땜 교육 SMT를 역류합니다 :
리플로우 납땜은 2 번 이상 행해지지 말아야 합니다
납땜할 때, 가열되는 것 동안 LED를 역설하지 마세요
수행원으로서 프로필을 납땜질하는 추천된 리플로우
제품 특징 :
대전 방지 좋은 안정 극저 희석, 상등품 칩과 프레임을 채택합니다
고 휘도, 낮은 감약 하이 컬러 연기
최저치 70,80,90 95 CRI 선택
강한 용접과 좋은 안정 죽은 사람 빛
적합렬과 전방에 회사 로고
CE ROHS LM80 인증
생산 과정 :
