| 원래 장소: | 스초우 |
|---|---|
| 브랜드 이름: | PHOENIX |
| 인증: | LM80 CE ROHS |
| 모델 번호: | 2835 |
| 최소 주문 수량: | 4000 PC |
| 가격: | 협상 가능 |
| 포장 세부 사항: | 4000PCS /ROLL |
| 배달 시간: | 7-10 일 |
| 지불 조건: | 웨스턴 유니온, 머니그램, 전신환 |
| 공급 능력: | 한달에 800KK |
| 이름: | SMD LED 2835 화이트 색 | 애플리케이션: | 실내등을 가르치기 |
|---|---|---|---|
| cct: | 4800-5200k | 나풋 전압(V): | 3V |
| 힘: | 60 ｍÅ | 빛을 내는 흐름(lm): | 28-30 루멘 |
| 보증(년): | 2년이요 | 작업 시간 (시간): | 20000 |
| 작동 온도(C): | -40-85 | 시야 각도 (') :: | 120 |
| 강조하다: | 편안한 SMD는 2835 0.2w를 이끌었습니다,3v SMD는 2835 0.2w를 이끌었습니다,SMD를 제공하는 하이 컬러는 2835를 이끌었습니다 |
||

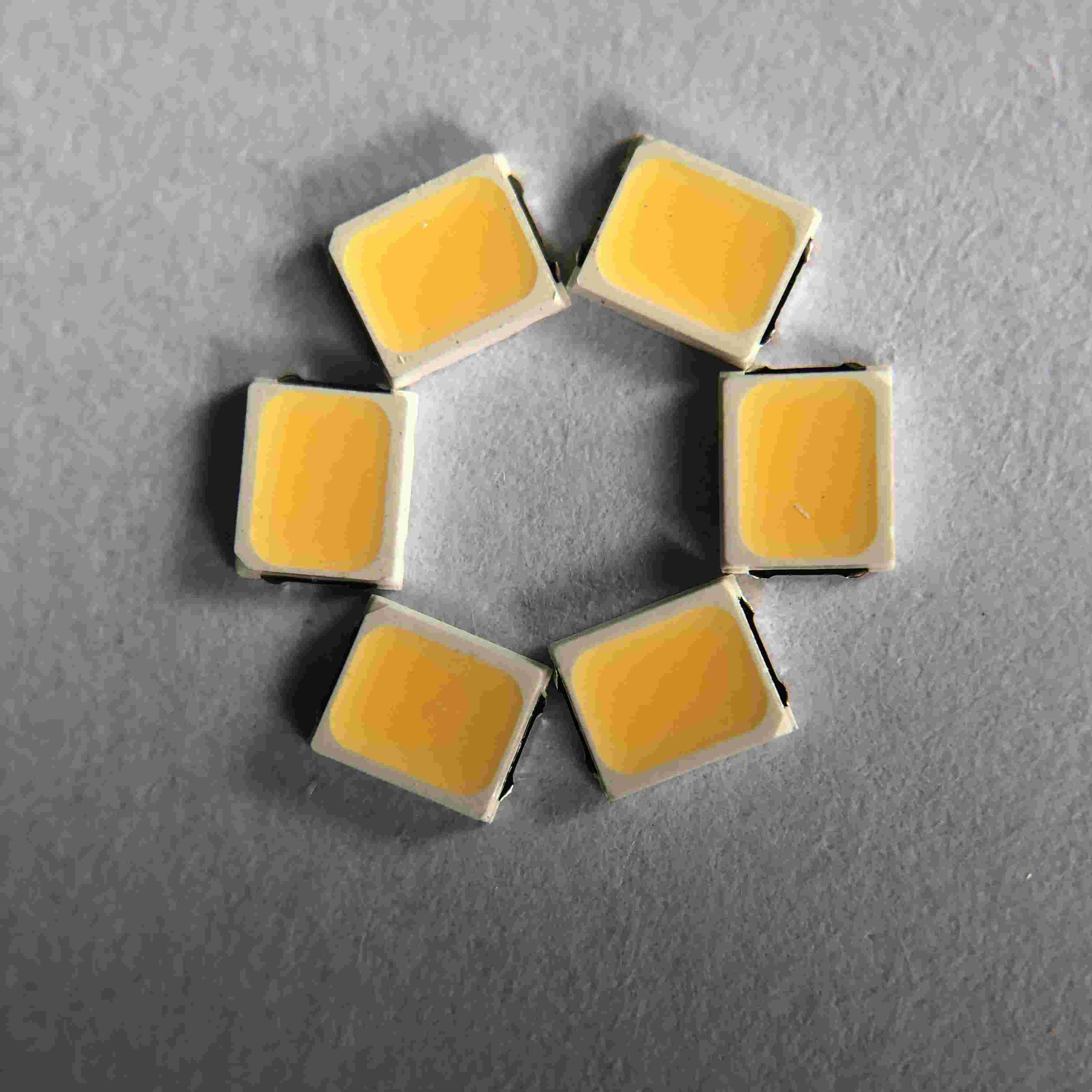

높은 연색성 지수 편안한 빛 3v 0.2w 4800-5200k 스펙트럼 광
애플리케이션 도입 :
디 앵글은 16 이합니다. 전통적 형광등 또는 LED 튜브는 직접적으로 노출되고 상한에 설치됩니다. 빛은 직접적으로 어떠한 이차적 광학 설계 없이 계획됩니다. 학생들이 교실에 앉아 있고 칠판을 볼 때, 천장에 설치된 다중 전자관의 강한 빛은 표면상으로는 계획될 것입니다 (특히 중과 천장의 후방에 앉아 있는 학생들). 오랜 시간 뒤에, 그것은 강한 불편을 야기시키고, 흐려진 눈, 두배 투영을 생산하고, 진지하게 시력 피로에 영향을 미칠 것이고 내내 그것이 큰 파손이 환상으로 보이게 합니다. 눈 보호 램프는 이차적 광학 광과 그리드 광학 설계 이 균일 확산을 채택하고 빛이 직접적으로 수직 조명 하에 눈을 비추지 않을 것입니다.
빠른 세부 사항 :
| 입력 전압(V) : | 3V |
| 보증(년) : | 2-년 |
| 타이핑하세요 : | 스드는 칩 2835를 이끌었습니다 |
| 조명 해결책 서비스 : | 조명과 회로 설계 |
| 발광 효력 (루멘 / Ｗ) : | 28-30lm |
| 수명 (시간) : | 50000 |
| 작업 시간 (시간) : | 20000 |
| 칩 물질 : | INGAN |
| 방출 색 : | 화이트 색 |
| 전원 : | 0.2W |
| 시야 각도 (') : | 120 급 |
| 연색성 지수(ra) : | 95 |
| 색 온도 : | 4800-5200k |
| 원산지 : | 스초우, 치안스 |
| 애플리케이션 : | 실내등을 가르치기 |
| 패키지 형태 : | 수페이스 탑재 패키지 |
| 순방향 전류 : | 60MA |
| 분류하세요 : | 2.8*3.5*0.65mm |
| 포장되는 것 : | 4000 PC / 명부 |
제품 사양 :
패키지 구조물 :
나타나세요 : 0.2W 중간 파워 가는 시리즈 회로도
허용한도 : ±0.2mm 달리 언급되지 않으면
전극 : 은 도금 구리 합금
켑슐화 수지 : 실리콘 수지
패키지 : 내열성 중합체
절대 최대 정격 :
| 항목 | 기호 | 절대 최대 정격 | 유닛 |
| 순방향 전류 | 조건 | 60 | 마 |
| 역 전압 | Vr | 5 | Ｖ |
| 펄스용 순방향 전류 | IFP* | 80 | 마 |
| 전력 소모 | PD | 0.2 | Ｗ |
| 작동 온도 | 상부 | -40~85 | Ｃ |
| 저장 온도 | TST | -40~85 | Ｃ |
| 정전기 방전 | ESD | 2000(hbm) | Ｖ |
| 접합 온도 | 트제이 | 120 | Ｃ |
| LED 열 저항 | R번째 s-j | 30 | C/W |
전형적 전기 광학적 특징적 커브 :
LED 신뢰성 검사 목록 :
| 테스트 항목 | 엑스페리먼트 조건 | 표준 | qty(PC) | Ac / Re |
| 내구 시험 | 25C,1000Hrs@60mA | / | 20 | 0/1 |
| 고온 | 85C,1000Hrs@60mA | / | 20 | 0/1 |
| 저온 | -40C,1000Hrs@60mA | / | 20 | 0/1 |
| 고습도 열 |
85C,85%RH, 1000Hrs@60mA |
/ | 20 | 0/1 |
| 저온 저장 | -40C,1000Hrs |
JEITA ED-4701 200 202 |
20 | 0/1 |
| 고온보관시험 | 100C,1000Hrs |
JEITA ED-4701 200 201 |
20 | 0/1 |
| 온도 사이클 | (- 40'C 30 감독이 필요한 미성년자 --25'C(5mins)--100'C(30mins), 임시 변경율 :분 3+/-0.6'C /) |
JEITA ED-4701 100 105 |
20 | 0/1 |
| 열 충격 | -40'C(15mins) --100'C(15mins), 시간 변경 <5mins> | MIL-STD-202G | 20 | 0/1 |
|
펄스 내구 시험
|
3×150mA에 있는 Tp=1ms,DC=0.1,D=Tp/T | / | 20 | 0/1 |
| ESD 테스트(hbm) | 2000V,200V/Step, 둘다 3 배 포워드 & 리버스 시험 |
AEC (Q101-001) |
20 | 0/1 |
| 내용접성 |
260±5C,10S,3times 예비 처리 30C,70%RH |
JEITA ED-4701 300 302 |
20 | 0/1 |
| 정맥내 쇠퇴를 역류하세요 |
260±5C,10S,1time 예비 처리 30C,70%RH,168Hrs |
/ | 20 | 0/1 |
패키징하는 것 :
주의 :
LED의 캡슐 포위 물질은 실리콘입니다. 그러므로 LED는 더에 부드러운 표면을 가지고 있습니다
법안의 상부. 상단 표면에 대한 압력은 LED의 신뢰성에 영향일 것입니다. 예방조치는 캡슐화된 일부에 대한 강한 압박을 회피하기 위해 취해지. 그래서 때 피킹 업 노즐을 사용하고, 실리콘계 수지에 대한 압력이 적절하여야 합니다.
납땜 인두 :
손이 납땜할 때, 철의 온도가 3 초 동안 300C 보다 더 덜 합니다.
수동 납땜은 단지 1 배 행해져야 합니다
SMT는 납땜 교육 SMT를 역류합니다 :
리플로우 납땜은 2 번 이상 행해지지 말아야 합니다 ;
납땜할 때, 가열되는 것 동안 LED를 역설하지 마세요 ;
수행원으로서의 추천된 리플로우 납땜 프로필 ;
제품 특징 :
대전 방지 좋은 안정 극저 희석, 상등품 칩과 프레임을 채택합니다
고 휘도, 낮은 감약 하이 컬러 연기
최저치 70,80,90 95 CRI 선택
강한 용접과 좋은 안정 죽은 사람 빛
적합렬과 전방에 회사 로고
CE ROHS LM80 인증
생산 과정 :
