| 원래 장소: | 스초우 |
|---|---|
| 브랜드 이름: | PHOENIX |
| 인증: | LM80 ISO-9001 ROHS |
| 모델 번호: | 1808 |
| 최소 주문 수량: | 5000 PC |
| 가격: | 협상 가능 |
| 포장 세부 사항: | 4000PCS /ROLL |
| 배달 시간: | 7-10 일 |
| 지불 조건: | 웨스턴 유니온, 머니그램, 전신환 |
| 공급 능력: | 한달에 800KK |
| 이름: | SMD LED 1808 화이트 색 | 빛을 내는 흐름(lm): | 6-9lm |
|---|---|---|---|
| Cct: | 2700K 3000K 6000K | 보증(년): | 2년이요 |
| 힘: | 0.06W | 작업 시간 (시간): | 20000 |
| 연색성 지수(ra): | 80 | 나풋 전압(V): | 3V |
| 작동 온도(C): | -40-85 | 램프 발광 효율 (루멘 / Ｗ): | 140 |
| 강조하다: | 고 휘도는 1808년을 이끌었습니다,낮은 열은 1808년을 이끌었습니다,3000K 주도하는 1808년 |
||

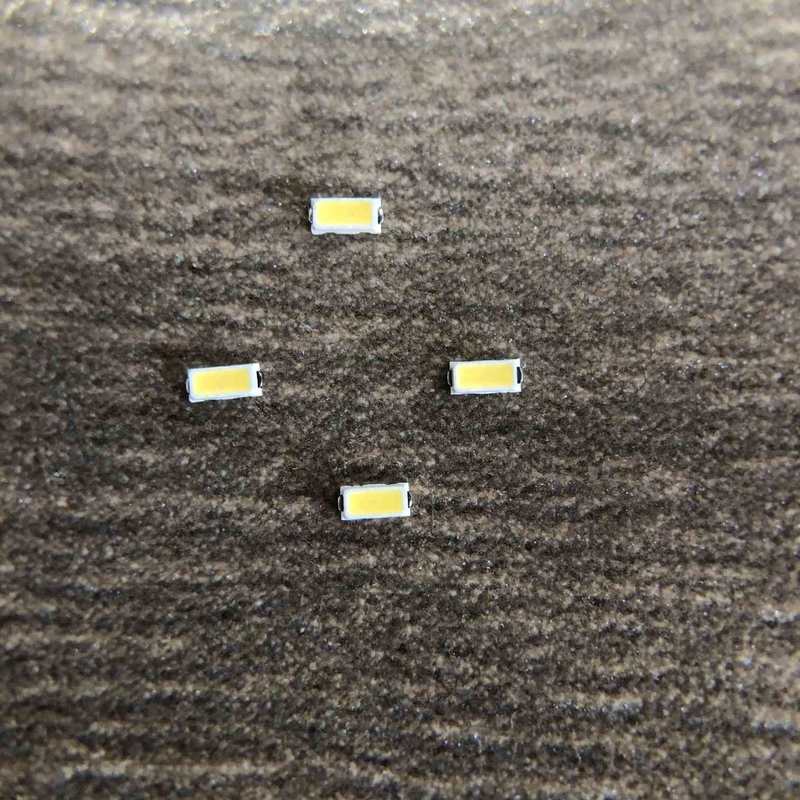

주도하는 스트립을 위한고 휘도 낮은 열 장수 집중된 빛 1808년
긴 서비스 라이프 : 적절한 경향과 전압 하에, LED의 서비스 수명은 50000 시간 이상에 도달할 수 있습니다.
고 휘도, 낮은 열, 환경 보호 : LED는 오염을 유발할 수은을 포함하는 형광등과는 달리, 무독의 소재로 만들어집니다. 동시에, LED는 또한 재활용될 수 있습니다.
1808년은 검증된 완전히 자동차 산업에서 가장 성숙한 LED 패키징 제품 중 하나의 소형 사이즈와 신뢰성입니다. 그것은 특히 다양한 LED 포장 기준에 적합합니다. 1608년은 다른 색과 휘도 수준과 많은 버전에 이용할 수 있습니다.
패키지 구조물 :
4.절대적인 최대 평가(Ta=25C)
| 매개 변수 | 기호 | 유닛 | |
| 평가 | |||
| 전력 소모 | Pd | 60 | mW |
| 순방향 전류 | I Ｆ | 20 | 마 |
| 피크 순방향 전류 | I FP | 30 | 마 |
| 작동 온도 | 탑르 | -30~85 | Ｃ |
| 저장 온도 | 트스트그 | -30~100 | Ｃ |
| 접합 온도 | 트제이 | 105 | Ｃ |
| 정전기 방전 | ESD | 2000(hbm) | Ｖ |
5.전기적이고 광학 특성(Ta=25C)
| 매개 변수 | 기호 | 시험 조건 | 민 | Typ | 맥스 | 유닛 |
| 순방향 전압 | VF | IF=20mA | 2.7 | - | 3.3 | Ｖ |
| 광속 | ф | IF=20mA | 6 | - | 9 | LM |
| 색 온도 | CCT | IF=20mA | 2500 | - | 6500 | Ｋ |
| 역류 | VR | VR=7V | 0 | μA | ||
| 색 분열하는 지수 | Ra | IF=20mA | 90 | - | ||
| 시야각 | 2θ1/2 | IF=20mA | 120 | deg | ||
6.전형적 전기 광학적 특성 곡선(Ta=25C)
| 매개 변수 | 기호 | 시험 조건 | 민 | Typ | 맥스 | 유닛 |
| 순방향 전압 | VF | IF=20mA | 2.7 | - | 3.3 | Ｖ |
| 광속 | ф | IF=20mA | 6 | - | 9 | LM |
| 색 온도 | CCT | IF=20mA | 2500 | - | 6500 | Ｋ |
| 역류 | VR | VR=7V | 0 | μA | ||
| 색 분열하는 지수 | Ra | IF=20mA | 90 | - | ||
| 시야각 | 2θ1/2 | IF=20mA | 120 | deg | ||
전형적 전기 광학적 특성 곡선(Ta=25C)
순위 목록
IV 등급 :
| 민 | 맥스 | 유닛 | 상태 |
| 6 | 7 | LM | IF=20mA |
| 7 | 8 | ||
| 8 | 9 |
VF 등급 :
| 민 | 맥스 | 유닛 | 상태 |
| 2.7 | 2.8 | Ｖ | IF=20mA |
| 2.8 | 2.9 | ||
| 2.9 | 3.0 | ||
| 3.0 | 3.1 | ||
| 3.1 | 3.2 |
신뢰성 시험
| 테스트 항목 | 엑스페리먼트 조건 | 표준 | 수량 (PC) |
| 내구 시험 | 25C,1000Hrs@150mA | / | 20 |
| 고온 | 85C,1000Hrs@150mA | / | 20 |
| 저온 | -40C,1000Hrs@150mA | / | 20 |
| 고습도 열 |
85C,85%RH, 1000Hrs@150mA |
/ | 20 |
| 저온 저장 | -40C,1000Hrs |
JEITA ED-4701 200 202 |
20 |
| 고온보관시험 | 100C,1000Hrs |
JEITA ED-4701 200 201 |
20 |
| 온도 사이클 | (- 40'C 30 감독이 필요한 미성년자 --25'C(5mins)--100'C(30mins), 임시 변경율 :분 3+/-0.6'C /) |
JEITA ED-4701 100 105 |
20 |
| 열 충격 | -40'C(15mins) --100'C(15mins), 시간 변경 <5mins> | MIL-STD-202G | 20 |
| 펄스 내구 시험 | 3×150mA에 있는 Tp=1ms,DC=0.1,D=Tp/T | / | 20 |
| ESD 테스트(hbm) | 2000V,200V/Step, 둘다 3 배 포워드 & 리버스 시험 |
AEC (Q101-001) |
20 |
| 내용접성 |
260±5C,10S,3times 예비 처리 30C,70%RH |
JEITA ED-4701 300 302 |
20 |
| 정맥내 쇠퇴를 역류하세요 |
260±5C,10S,1time 예비 처리 30C,70%RH,168Hrs |
/ | 20 |
주의 :
LED의 캡슐 포위 물질은 실리콘입니다. 그러므로 LED는 더에 부드러운 표면을 가지고 있습니다
법안의 상부. 상단 표면에 대한 압력은 LED의 신뢰성에 영향일 것입니다. 예방조치는 캡슐화된 일부에 대한 강한 압박을 회피하기 위해 취해지. 그래서 때 피킹 업 노즐을 사용하고, 실리콘계 수지에 대한 압력이 적절하여야 합니다.
납땜 인두 :
손이 납땜할 때, 철의 온도가 3 초 동안 300C 보다 더 덜 합니다
수동 납땜은 단지 1 배 행해져야 합니다
SMT는 납땜 교육 SMT를 역류합니다 :
리플로우 납땜은 2 번 이상 행해지지 말아야 합니다
납땜할 때, 가열되는 것 동안 LED를 역설하지 마세요
수행원으로서 프로필을 납땜질하는 추천된 리플로우
제품 특징 :
대전 방지 좋은 안정 극저 희석, 상등품 칩과 프레임을 채택합니다
고 휘도, 낮은 감약 하이 컬러 연기
최저치 70,80,90 95 CRI 선택
강한 용접과 좋은 안정 죽은 사람 빛
적합렬과 전방에 회사 로고
CE ROHS LM80 인증
