| 원래 장소: | 스초우 |
|---|---|
| 브랜드 이름: | PHOENIX |
| 인증: | CE LM80 ROHS |
| 모델 번호: | 3030 |
| 최소 주문 수량: | 4000 PC |
| 가격: | 협상 가능 |
| 포장 세부 사항: | 4000PCS /ROLL |
| 배달 시간: | 7-10 일 |
| 지불 조건: | 웨스턴 유니온, 머니그램, 전신환 |
| 공급 능력: | 한달에 800KK |
| 이름: | SMD LED 3030 화이트 색 | 나풋 전압(V): | 36V |
|---|---|---|---|
| 빛을 내는 흐름(lm): | 170-180lm | 힘: | 1W |
| CCT: | 2700K 3000K 6000K | 보증(년): | 2년이요 |
| 작업 시간 (시간): | 20000 | 연색성 지수(ra): | 80 |
| 작동 온도(C): | -40-85 | 애플리케이션: | 램프를 씻는 벽 |
| 강조하다: | 180lm 3030 스드 LED 칩,3030 LED 칩 36v,3030 스드 LED 칩 36v |
||

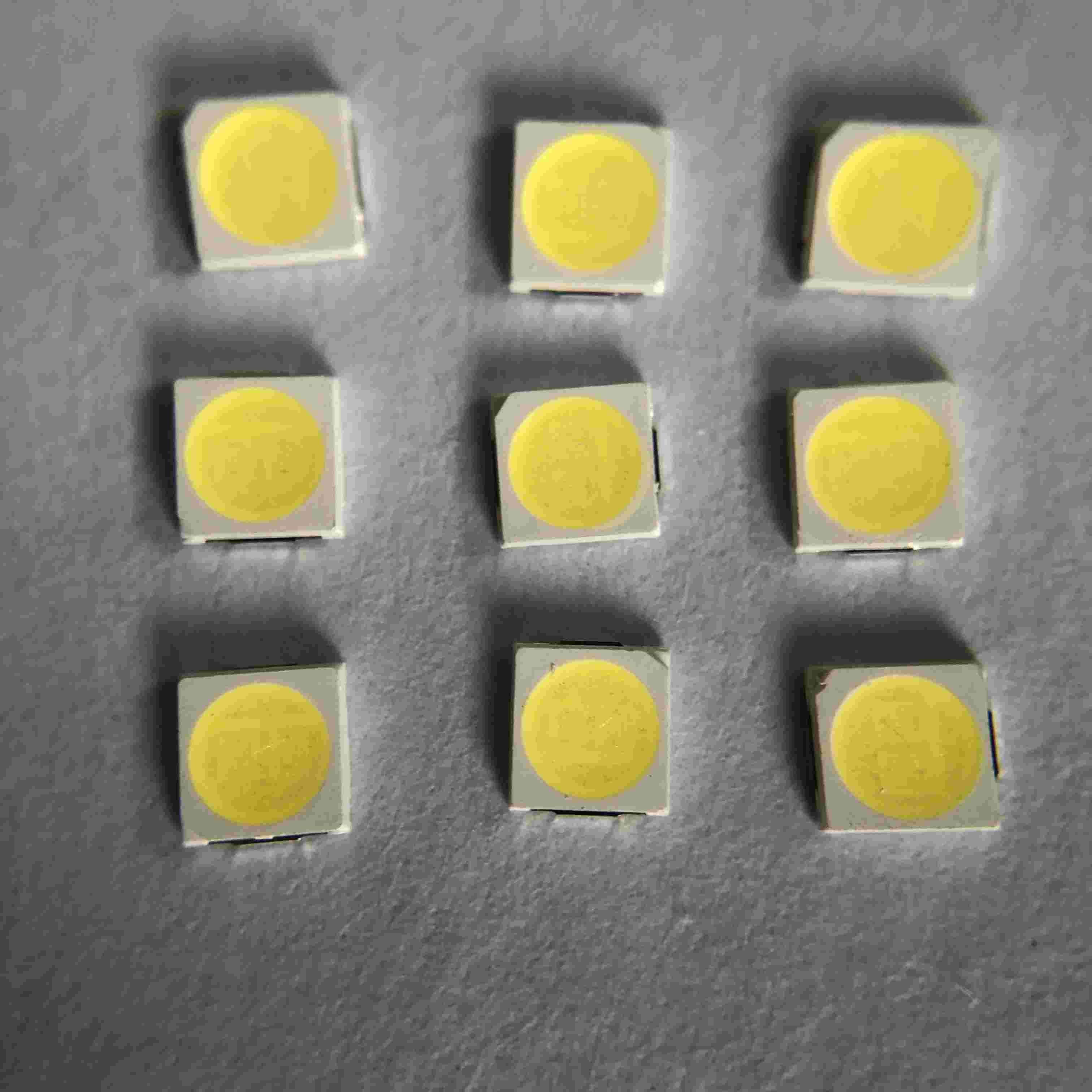

벽 세정 램프를 위한 고전력 36v 30 ｍÅ 180lm PPT 스드 3030 LED 칩
애플리케이션 도입 :
벽 세정 램프가, 이름이 의미한 것처럼, 빛이 물쓰듯이 벽을 씻게 했습니다. 그들은 큰 건물의 개요의 윤곽을 그리는 것에 대해서 뿐만 아니라, 주로 건축 장식과 조명을 위해 사용됩니다. LED가 에너지 절약, HIGH 표시등 효율, 짙은 색과 긴 서비스 라이프의 특성을 가지기 때문에, 다른 조명 공급원들의 램프를 씻는 벽은 점진적으로 LED 벽 세정 램프에 의해 대체됩니다. LED 벽 세정 램프의 기술적인 매개 변수는 LED 영사용 전구와 일반적으로 유사합니다.
높은 루멘 36V 30MA 180lm 3030 PPT SMD LED 칩 USED FOR 벽 세정 램프
빠른 세부 사항 :
| 입력 전압(V) : | 36V |
| 보증(년) : | 2-년 |
| 타이핑하세요 : | 스드는 칩 3030을 이끌었습니다 |
| 조명 해결책 서비스 : | 조명과 회로 설계 |
| 발광 효력 (루멘 / Ｗ) : | 180lm |
| 수명 (시간) : | 50000 |
| 작업 시간 (시간) : | 20000 |
| 칩 물질 : | INGAN |
| 방출 색 : | 온백색 / Natural White / 쿨 화이트 |
| 전원 : | 1W |
| 시야 각도 (') : | 120 급 |
| 연색성 지수(ra) : | 80 |
| 색 온도 : | 2700-6500K |
| 원산지 : | 스초우, 치안스 |
| 애플리케이션 : | 체육관 빛 |
| 패키지 형태 : | 수페이스 탑재 패키지 |
| 순방향 전류 : | 30MA |
| 분류하세요 : | 3.0*3.0*0.7mm |
| 포장되는 것 : | 4000 PC / 명부 |
제품 사양 :
패키지 구조물 :
절대 최대 정격 :
| 항목 | 기호 | 절대 최대 정격 | 유닛 |
| 순방향 전류 | 조건 | 30 | 마 |
| 역 전압 | Vr | 5 | Ｖ |
| 펄스용 순방향 전류 | IFP* | 30 | 마 |
| 전력 소모 | PD | 0.5 | Ｗ |
| 작동 온도 | 상부 | -40~85 | Ｃ |
| 저장 온도 | TST | -40~85 | Ｃ |
| 정전기 방전 | ESD | 2000(hbm) | Ｖ |
| 접합 온도 | 트제이 | 120 | Ｃ |
| LED 열 저항 | R번째 s-j | 33 | C/W |
LED 신뢰성 검사 목록 :
| 테스트 항목 | 엑스페리먼트 조건 | 표준 | qty(PC) | Ac / Re |
| 내구 시험 | 25C,1000Hrs@30mA | / | 20 | 0/1 |
| 고온 | 85C,1000Hrs@30mA | / | 20 | 0/1 |
| 저온 | -40C,1000Hrs@30mA | / | 20 | 0/1 |
| 고습도 열 |
85C,85%RH, 1000Hrs@30mA |
/ | 20 | 0/1 |
| 저온 저장 | -40C,1000Hrs |
JEITA ED-4701 200 202 |
20 | 0/1 |
| 고온보관시험 | 100C,1000Hrs |
JEITA ED-4701 200 201 |
20 | 0/1 |
| 온도 사이클 | (- 40'C 30 감독이 필요한 미성년자 --25'C(5mins)--100'C(30mins), 임시 변경율 :분 3+/-0.6'C /) |
JEITA ED-4701 100 105 |
20 | 0/1 |
| 열 충격 | -40'C(15mins) --100'C(15mins), 시간 변경 <5mins> | MIL-STD-202G | 20 | 0/1 |
|
펄스 내구 시험
|
3×30mA에 있는 Tp=1ms,DC=0.1,D=Tp/T | / | 20 | 0/1 |
| ESD 테스트(hbm) | 2000V,200V/Step, 둘다 3 배 포워드 & 리버스 시험 |
AEC (Q101-001) |
20 | 0/1 |
| 내용접성 |
260±5C,10S,3times 예비 처리 30C,70%RH |
JEITA ED-4701 300 302 |
20 | 0/1 |
| 정맥내 쇠퇴를 역류하세요 |
260±5C,10S,1time 예비 처리 30C,70%RH,168Hrs |
/ | 20 | 0/1 |
| 판단 기준 | ||||
| 순방향 전압 VF | VF 맥스 증가 < 1=""> | |||
| 역류 적외선 | IR 맥스 증가 < IRmax=""> | |||
| 정맥내인 광도 | IV 쇠퇴 < 40=""> | |||
|
※Solder 능력 시험 기준 :적용 범위는 95%보다 못하진 않습니다 기록 :측정은 피검 시료가 (일반적으로 2 시간 뒤에) 보통 주변 조건으로 되돌아 갔던 후에 잡힐 것입니다 |
||||
패키징하는 것 :
주의 :
LED의 캡슐 포위 물질은 실리콘입니다. 그러므로 LED는 더에 부드러운 표면을 가지고 있습니다
법안의 상부. 상단 표면에 대한 압력은 LED의 신뢰성에 영향일 것입니다. 예방조치는 캡슐화된 일부에 대한 강한 압박을 회피하기 위해 취해지. 그래서 때 피킹 업 노즐을 사용하고, 실리콘계 수지에 대한 압력이 적절하여야 합니다.
납땜 인두 :
손이 납땜할 때, 철의 온도가 3 초 동안 300C 보다 더 덜 합니다
수동 납땜은 단지 1 배 행해져야 합니다
SMT는 납땜 교육 SMT를 역류합니다 :
리플로우 납땜은 2 번 이상 행해지지 말아야 합니다
납땜할 때, 가열되는 것 동안 LED를 역설하지 마세요
수행원으로서 프로필을 납땜질하는 추천된 리플로우
상품 처리 :
