| 원래 장소: | 스초우 |
|---|---|
| 브랜드 이름: | PHOENIX |
| 인증: | LM80 CE ROHS |
| 모델 번호: | 5730 |
| 최소 주문 수량: | 4000 PC |
| 가격: | 협상 가능 |
| 포장 세부 사항: | 4000PCS /ROLL |
| 배달 시간: | 7-10 일 |
| 지불 조건: | 웨스턴 유니온, 머니그램, 전신환 |
| 공급 능력: | 한달에 800KK |
| 이름: | SMD LED 5730 | CCT: | 6500k 3000k 4000k |
|---|---|---|---|
| 광속(lm): | 65-70lm | 신청: | 스캐너 빛 |
| 힘: | 150mA | 입력전압(V): | 3V |
| 보증기간(년): | 2 년 | 근무시간(시간): | 20000 |
| 시야각(°):: | 120 | 작동온도(℃): | -40-85 |
| 강조하다: | 3V 150MA SMD 5730 칩,6500k 5730 Led 칩,무대 효과 조명 5730 Led 칩 |
||

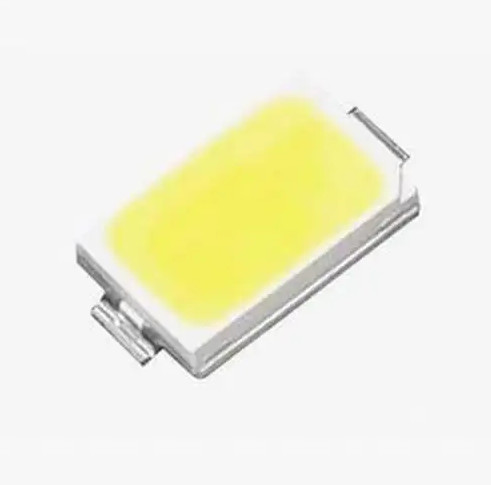

무대 효과 빛을 위한 3V 150MA SMD 5730 칩 6000-6500k 65-70lm
애플리케이션 소개:
대부분의 무대 효과 조명은 슬라이드이며 크고 밝으며 원리는 일반 슬라이드와 동일합니다.이동형 프로젝션이 필요한 경우 특수 프로젝션 슬라이드를 사용합니다.많은 종류의 무대 효과 조명이 있습니다.예를 들어 하늘을 배경으로 다양한 배경을 가진 스카이 슬라이드, 드라마 공연에서 텍스트 설명에 사용되는 자막 슬라이드, 움직이는 구름, 파도, 붉은 깃발 등의 특수 효과를 보여주는 턴테이블 슬라이드, 극초단파, 번개 효과 등을 보여주는 수상 미끄럼틀, 비와 눈 효과, 턴테이블 효과, 이중 링 효과 등

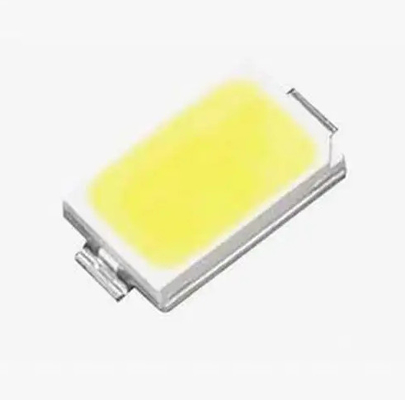

무대 효과 빛을 위한 5730 3V 150MA SMD LED 칩 6000-6500k 65-70lm
빠른 세부 정보:
| 입력 전압(V): | 3V |
| 보증(년): | 2 년 |
| 유형: | SMD Led 칩 5730 |
| 조명 솔루션 서비스: | 조명 및 회로 설계 |
| 빛난 효험 (lm/w): | 140lm/w |
| 수명(시간): | 50000 |
| 작업 시간(시간): | 20000 |
| 칩 재질: | 잉간 |
| 색깔 방출: | 10000-15000k |
| 힘: | 0.5w |
| 시야각(°): | 120도 |
| 연색 지수(Ra): | 80 |
| 포장 가방: | 220*240nm |
| 원산지: | 소주, 강소 |
| 신청: | LED 스트립 |
| 포장 종류: | 표면 실장 패키지 |
| 순방향 전류: | 150MA |
| 크기: | 5.7*3*0.75mm |
| 포장: | 4000 PC/롤 |
제품 사양:
패키지 구조
절대 최대 등급
| 안건 | 사양 | 재료 | 수량 |
| 칩 | InGaN | InGaN | 1에서 1 |
| 반사기 | 하얀색 | PPA | |
| 액자 | C2680 | 은도금 구리 | |
| 금선 | 0.8mil | 합금 | |
| 인광 물질 | 하얀 | 옐롬 | |
| 캡슐화제 | 밀키화이트 | 수지 | |
| 캐리어 테이프 | EIA 481-1A 사양에 따름 | 전도성 검정 테이프 | 권선 당 4000pcs |
| 릴 | EIA 481-1A 사양에 따름 | 전도성 검정 | 권선 당 4000pcs |
| 상표 | 담당자 표준 | 종이 | |
| 포장 백 | 220x240mm | 알루미늄 라미네이트 백/지퍼 없음 | 하나의 릴 하나의 가방 |
| 판지 상자 | 담당자 표준 | 종이 | 불특정 |
전형적인이자형전기-영형광학 특성 곡선:
LED 신뢰성 테스트 목록
| 테스트 항목 | 시험 조건 | 기준 | 수량(개) | 에이커 |
| 수명 테스트 | 25℃,1000시간@150mA | / | 20 | 0/1 |
| 높은 온도 | 85℃,1000시간@150mA | / | 20 | 0/1 |
| 낮은 온도 | -40℃,1000시간@150mA | / | 20 | 0/1 |
| 고습열 |
85℃,85%RH, 1000시간@150mA |
/ | 20 | 0/1 |
| 저온 보관 | -40℃,1000시간 |
제이타 ED-4701 200 202 |
20 | 0/1 |
| 고온 보관 | 100℃, 1000시간 |
제이타 ED-4701 200 201 |
20 | 0/1 |
| 온도 주기 | (-40'C 30분 --25'C(5분)--100'C(30분) ,온도 변화율:3+/-0.6'C/분) |
제이타 ED-4701 100 105 |
20 | 0/1 |
| 열충격 | -40'C(15분) --100'C(15분), 변경 시간 <5분, 300C | MIL-STD-202G | 20 | 0/1 |
|
펄스 수명 테스트
|
Tp=1ms,DC=0.1,D=Tp/T @ 3×150mA | / | 20 | 0/1 |
| ESD 테스트(HBM) | 2000V,200V/Step, Forward & Reverse 테스트 모두 3회 |
AEC (Q101-001) |
20 | 0/1 |
| 납땜 저항 |
260±5℃,10S,3회 전처리 30℃,70%RH |
제이타 ED-4701 300 302 |
20 | 0/1 |
| 리플로 IV 감쇠 |
260±5℃,10S,1시간 전처리 30℃, 70%RH, 168Hrs |
/ | 20 | 0/1 |
| 판단 기준 | ||||
| 순방향 전압 V에프 | V에프최대 증가 < 1.1x | |||
| 역전류 I아르 자형 | IR 최대 증가 < IRmax | |||
| 광도 IV | IV 감쇠 < 40% | |||
|
※납땜 능력 시험 기준:커버리지는 95% 이상 참고: 측정은 테스트된 샘플을 정상적인 주변 조건으로 되돌린 후 수행해야 합니다(일반적으로 2시간 후). |
||||
주의:
LED의 캡슐화된 재료는 실리콘입니다.따라서 LED는 표면이 부드럽습니다.
패키지 상단.상단 표면에 대한 압력은 LED의 신뢰성에 영향을 미칩니다.캡슐화된 부분에 강한 압력이 가해지지 않도록 주의해야 합니다.따라서 픽업 노즐을 사용할 때 실리콘 수지에 가해지는 압력은 적절해야 합니다.
납땜 인두:
손으로 납땜할 때 인두의 온도는 3초 동안 300℃ 미만이어야 합니다.
손 납땜은 한 번만 수행해야 합니다.
SMT 리플로우 솔더링 지침 SMT :
리플로우 솔더링은 2회 이상 하면 안됩니다.
납땜시 가열 중에 LED에 스트레스를 가하지 마십시오.
권장 리플로 솔더링 프로파일은 다음과 같습니다.
취급시 주의사항 :
겸자 또는 적절한 도구를 사용하여 측면을 따라 구성 요소를 처리합니다.
실리콘 렌즈 표면을 직접 만지거나 다루지 마십시오.내부 회로를 손상시킬 수 있습니다.
LED가 포함된 조립된 PCB를 함께 쌓지 마십시오.충격을 가하면 실리콘 렌즈가 긁히거나 내부 회로가 손상될 수 있습니다.
제품 특징:
좋은 품질의 칩과 프레임, 정전기 방지 좋은 안정성 채택 초저 감쇠
고휘도, 저감쇠 고연색성
최소 70,80,90 95 CRI 옵션
강한 용접과 좋은 안정성 언데드 라이트
전면의 제품 시리즈 및 회사 로고
CE ROHS LM80 인증
