| 원래 장소: | 스초우 |
|---|---|
| 브랜드 이름: | PHOENIX |
| 인증: | LM80 CE ROHS |
| 모델 번호: | 3030 |
| 최소 주문 수량: | 4000 PC |
| 가격: | 협상 가능 |
| 포장 세부 사항: | 4000PCS /ROLL |
| 배달 시간: | 7-10 일 |
| 지불 조건: | 웨스턴 유니온, 머니그램, 전신환 |
| 공급 능력: | 한달에 800KK |
| 이름: | SMD LED 3030 화이트 색상 | 신청: | 가로등 |
|---|---|---|---|
| 광속(lm): | 170-180lm | 힘: | 1W |
| CCT: | 3000K 4000K 6500K | 입력전압(V): | 3V |
| 연색지수(Ra): | 80 | 보증기간(년): | 2 년 |
| 근무시간(시간): | 20000 | 작동온도(℃): | -40-85 |
| 강조하다: | 170lm SMD LED 3030,180lm SMD LED 3030,가로등 SMD LED 3030 |
||

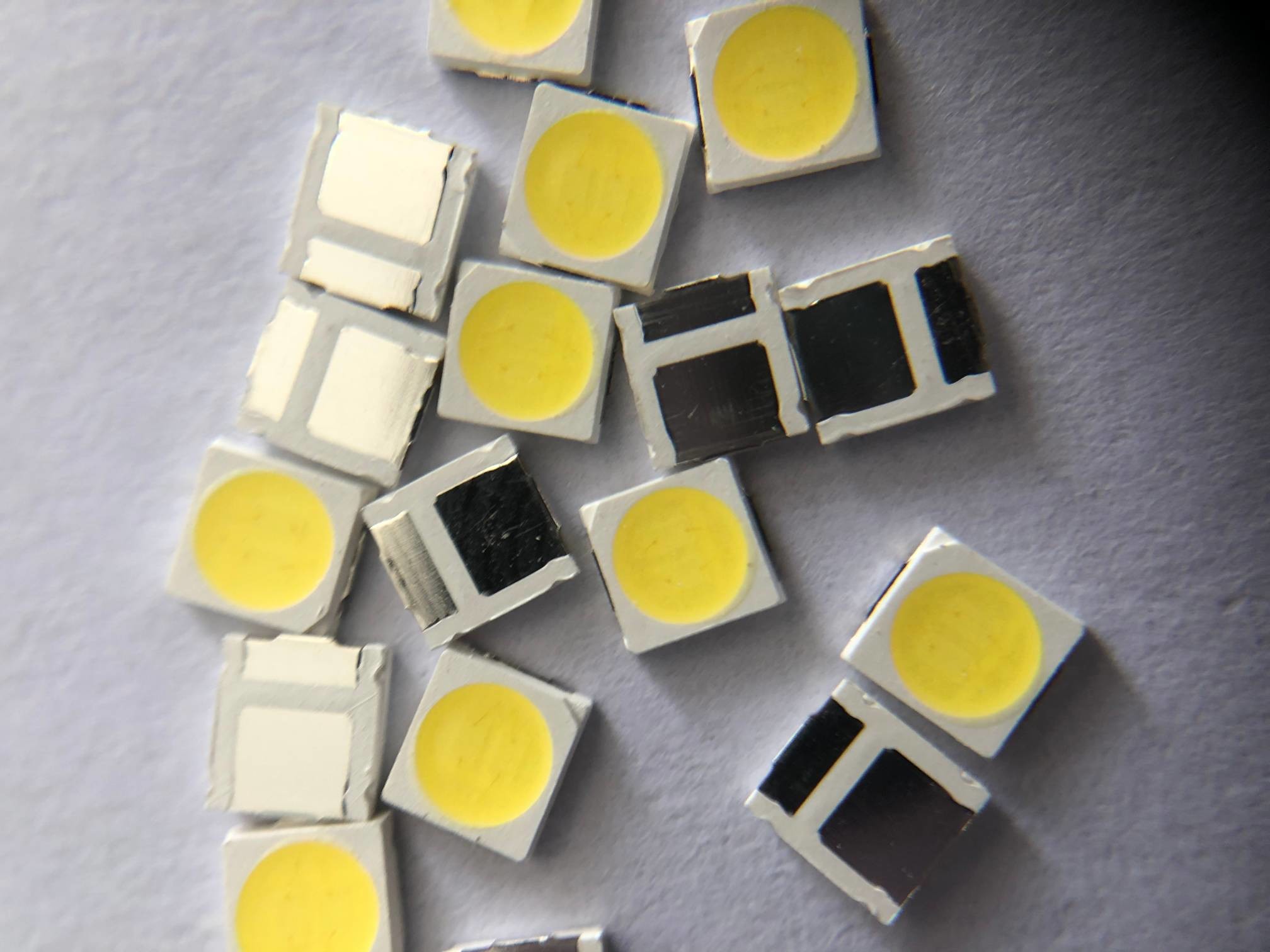

3030 EMC 구조 Smd 3v 170-180lm는 도로 램프를 위한 300ma 칩 백색 색깔을 지도했습니다
애플리케이션 소개:
가로등은 조명 기술을 포함하며 가로등에 적용할 수 있습니다.목적은 긴 수명, 낮은 전력 소비, 높은 역률 및 작은 전류 고조파 함량을 가진 효율적인 전자 에너지 절약형 가로등을 설계하는 것입니다.고효율 전자 에너지 절약 가로등은 그리드 고전압 방전 분기 R1, C1, 정류기 브리지 D1-D4, 역률 보정 분기 C2, D5, D6, 고주파 및 중간 주파수 버 필터링 분기 L1, L3, 고주파 발진 회로 BG1-BG2, 시동 분기 L2, C7 및 순서대로 연결된 램프 튜브 T;그것은 이전 가로등에 비해 80% 전기를 절약할 수 있습니다.고조파 콘텐츠 THD는 25% 미만이며 램프 수명을 3-4배 연장할 수 있습니다.
가로등을 위한 3030 SMD 효율성 선택권 3V 300MA 170-180lm 백색 색깔 PPT SMD LED 칩
빠른 세부 정보:
| 입력 전압(V): | 3V |
| 보증(년): | 2 년 |
| 유형: | SMD Led 칩 3030 |
| 조명 솔루션 서비스: | 조명 및 회로 설계 |
| 빛난 효험 (lm/w): | 170-180LM |
| 수명(시간): | 50000 |
| 작업 시간(시간): | 20000 |
| 칩 재질: | 잉간 |
| 색깔 방출: | 웜 화이트/내추럴 화이트/쿨 화이트 |
| 힘: | 1W |
| 시야각(°): | 120도 |
| 연색 지수(Ra): | 80 |
| 색온도: | 2700-6500K |
| 원산지: | 소주, 강소 |
| 신청: | 가로등 |
| 포장 종류: | 표면 실장 패키지 |
| 순방향 전류: | 300MA |
| 크기: | 3.0*3.0*0.6mm |
| 포장: | 4000 PC/롤 |
제품 사양:
패키지 구조:
제품 사양:
| 안건 | 사양 | 재료 | 수량 |
| 칩 | InGaN | InGaN | 2 in 1 |
| 반사기 | 하얀색 | PCT | |
| 액자 | C194 | 은도금 구리 | |
| 금선 | 0.9mil | 합금 | |
| 인광 물질 | 하얀 | 하얀 | |
| 캡슐화제 | 밀키화이트 | 수지 | |
| 캐리어 테이프 | EIA 481-1A 사양에 따름 | 전도성 검정 테이프 | 권선 당 4000pcs |
| 릴 | EIA 481-1A 사양에 따름 | 전도성 검정 | 권선 당 4000pcs |
| 상표 | 담당자 표준 | 종이 | |
| 포장 백 | 220x240mm | 알루미늄 라미네이트 백/지퍼 없음 | 하나의 릴 하나의 가방 |
| 판지 상자 | 담당자 표준 | 종이 | 불특정 |
전형적인이자형전기-영형광학 특성 곡선:
LED 신뢰성 테스트 목록:
| 테스트 항목 | 시험 조건 | 기준 | 수량(개) | 에이커 |
| 수명 테스트 | 25℃,1000시간@300mA | / | 20 | 0/1 |
| 높은 온도 | 85℃,1000시간@300mA | / | 20 | 0/1 |
| 낮은 온도 | -40℃,1000시간@300mA | / | 20 | 0/1 |
| 고습열 |
85℃,85%RH, 1000시간@300mA |
/ | 20 | 0/1 |
| 저온 보관 | -40℃,1000시간 |
제이타 ED-4701 200 202 |
20 | 0/1 |
| 고온 보관 | 100℃, 1000시간 |
제이타 ED-4701 200 201 |
20 | 0/1 |
| 온도 주기 | (-40'C 30분 --25'C(5분)--100'C(30분) ,온도 변화율:3+/-0.6'C/분) |
제이타 ED-4701 100 105 |
20 | 0/1 |
| 열충격 | -40'C(15분) --100'C(15분), 변경 시간 <5분, 100C | MIL-STD-202G | 20 | 0/1 |
|
펄스 수명 테스트
|
Tp=1ms,DC=0.1,D=Tp/T @ 3×300mA | / | 20 | 0/1 |
| ESD 테스트(HBM) | 2000V,200V/Step, Forward & Reverse 테스트 모두 3회 |
AEC (Q101-001) |
20 | 0/1 |
| 납땜 저항 |
260±5℃,10S,3회 전처리 30℃,70%RH |
제이타 ED-4701 300 302 |
20 | 0/1 |
| 리플로 IV 감쇠 |
260±5℃,10S,1시간 전처리 30℃, 70%RH, 168Hrs |
/ | 20 | 0/1 |
| 판단 기준 | ||||
| 순방향 전압 V에프 | V에프최대 증가 < 1.1x | |||
| 역전류 I아르 자형 | IR 최대 증가 < IRmax | |||
| 광도 IV | IV 감쇠 < 40% | |||
|
※납땜 능력 시험 기준:커버리지는 95% 이상 참고: 측정은 테스트된 샘플을 정상적인 주변 조건으로 되돌린 후 수행해야 합니다(일반적으로 2시간 후). |
||||
포장:
주의:
LED의 캡슐화된 재료는 실리콘입니다.따라서 LED는 표면이 부드럽습니다.
패키지 상단.상단 표면에 대한 압력은 LED의 신뢰성에 영향을 미칩니다.캡슐화된 부분에 강한 압력이 가해지지 않도록 주의해야 합니다.따라서 픽업 노즐을 사용할 때 실리콘 수지에 가해지는 압력은 적절해야 합니다.
납땜 인두 :
손으로 납땜할 때 인두의 온도는 3초 동안 300℃ 미만이어야 합니다.
손 납땜은 한 번만 수행해야 합니다.
SMT 썰물 납땜 지침 SMT:
리플로우 솔더링은 2회 이상 하면 안됩니다.
납땜시 가열 중에 LED에 스트레스를 가하지 마십시오.
권장 리플로 솔더링 프로파일은 다음과 같습니다.
제품 특징:
좋은 품질의 칩과 프레임, 정전기 방지 좋은 안정성 채택 초저 감쇠
고휘도, 저감쇠 고연색성
최소 70,80,90 95 CRI 옵션
강한 용접과 좋은 안정성 언데드 라이트
전면의 제품 시리즈 및 회사 로고
CE ROHS LM80 인증
생산 과정:
