| 원래 장소: | 스초우 |
|---|---|
| 브랜드 이름: | PHOENIX |
| 인증: | LM80 CE ROHS |
| 모델 번호: | 2835 |
| 최소 주문 수량: | 16000PCS |
| 가격: | 협상 가능 |
| 포장 세부 사항: | 4000PCS /ROLL |
| 배달 시간: | 7-10 일 |
| 지불 조건: | 웨스턴 유니온, 머니그램, 전신환 |
| 공급 능력: | 한달에 400KK |
| 이름: | SMD LED 2835 화이트 색상 | CCT: | 3000K 4000K 6500K |
|---|---|---|---|
| 힘: | 0.2W | 광속(lm): | 26-28lm |
| 연색지수(Ra): | 80 | 입력전압(V): | 3V |
| 근무시간(시간): | 20000 | 보증기간(년): | 2 년 |
| 작동온도(℃): | -40-85 | 램프 발광 효율(lm/w): | 140 |
| 강조하다: | 백색 2835 SMD LED 칩,백색 PCT SMD LED 칩,0.2W 2835 SMD LED 칩 |
||

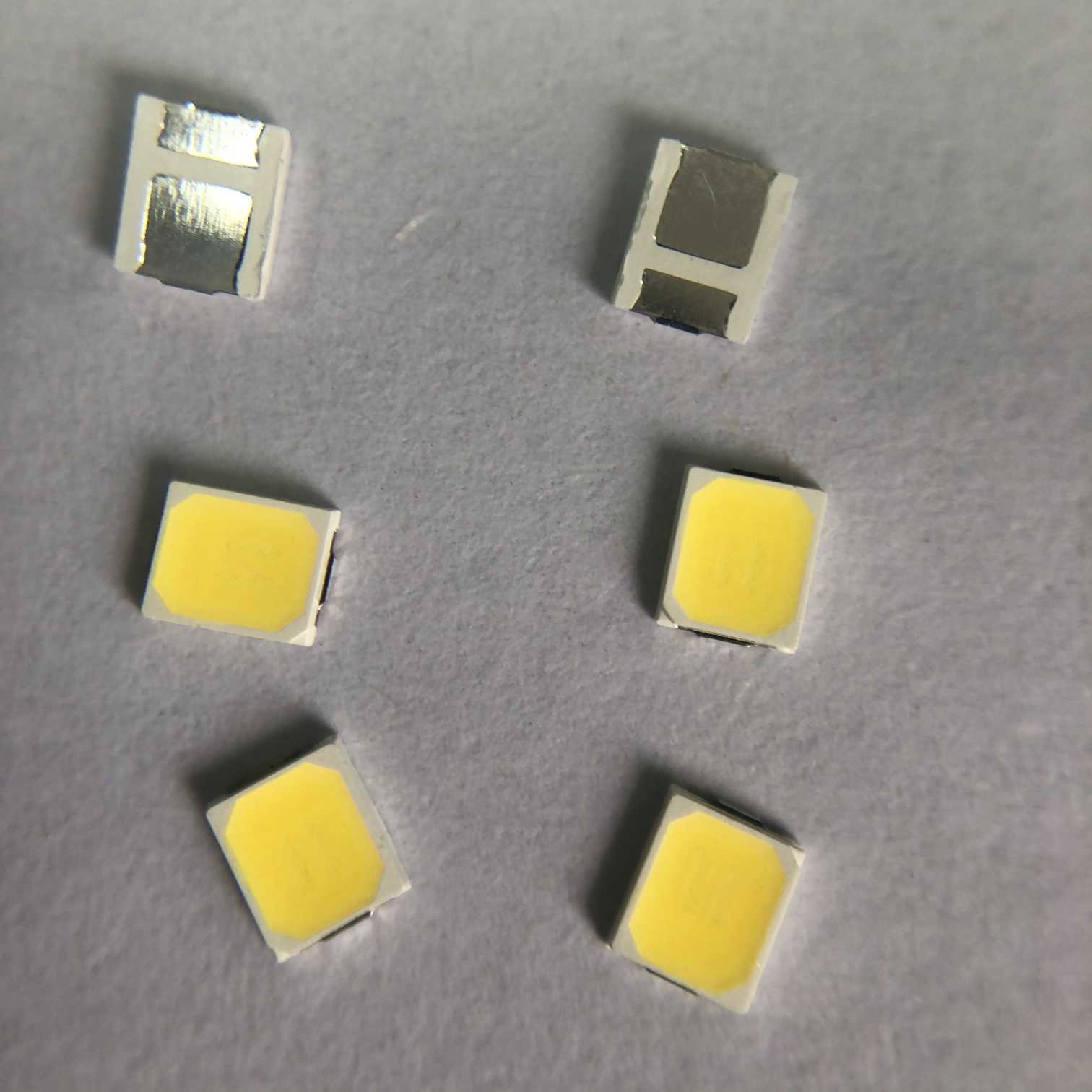

LM80 3V 0.2W 2835 26-28LM 빛을 위한 백색 색깔 PCT SMD LED 칩
SMD 수단표면 실장 다이오드.이것은 1세대 DIP LED보다 더 나은 기술입니다.SMD 유형 LED는 알루미늄 기판에 장착되고 에폭시 수지로 싸여 있습니다.
파워 LED 전구 또는 통합 LED 다운라이트에는 일반적으로 빔 각도가 25 또는 40도인 집중 광선을 생성하기 위해 결합되는 3개 또는 4개의 고출력 LED 칩이 포함되어 있습니다.SMD LED 전구는 일반적으로 전구당 약 20개의 매우 작은 LED 칩 클러스터로 구성됩니다.
2. 패키지 구조
단위: mm 공차: +/-0.1mm
3. 제품 사양
| 안건 | 사양 | 재료 | 수량 |
| 칩 | InGaN | InGaN | 1에서 1 |
| 반사기( | 하얀색 | PPA | |
| 액자 | C2680 | 은도금 구리 | |
| 금선 | 0.9mil | 합금 | |
| 인광 물질 | 노란색 | 야그 | |
| 캡슐화제 | 밀키화이트이트 | 수지 | |
| 캐리어 테이프 | EIA 481-1A 사양에 따름 | 전도성 검정 테이프 | 권선 당 4000pcs |
| 릴 | EIA 481-1A 사양에 따름 | 전도성 검정 | |
| 상표 | 담당자 표준 | 종이 | |
| 포장 백 | 220x240mm | 알루미늄 라미네이트 백/지퍼 없음 | 하나의 릴 하나의 가방 |
| 판지 상자 | 담당자 표준 | 종이 | 불특정 |
4. 전형적인 전기광학 특성곡선
5.LED 신뢰성 테스트 목록
|
테스트 항목
|
시험 조건
|
기준
|
수량(개)
|
|
수명 테스트
|
25℃,1000시간@60mA | / | 20 |
|
높은 온도
|
85℃,1000시간@60mA | / | 20 |
|
낮은 온도
|
-40℃,1000Hrs@60mA | / | 20 |
|
고습열
|
85℃,85%RH, 1000시간@60mA |
/ | 20 |
|
저온 보관
|
-40℃,1000시간 |
제이타 ED-4701 200 202 |
20 |
|
고온 보관
|
100℃, 1000시간 |
제이타 ED-4701 200 201 |
20 |
|
온도 주기
|
(-40'C 30분 --25'C(5분)--100'C(30분) ,온도 변화율:3+/-0.6'C/분) |
제이타 ED-4701 100 105 |
20 |
|
열충격
|
-40'C(15분) --100'C(15분), 변경 시간 <5분, 300C | MIL-STD-202G | 20 |
|
펄스 수명 테스트
|
Tp=1ms,DC=0.1,D=Tp/T @ 3×60mA,1000Hrs | / | 20 |
|
ESD 테스트(HBM)
|
2000V,200V/Step, Forward & Reverse 테스트 모두 3회 |
AEC (Q101-001) |
20 |
|
납땜 저항 |
260±5℃,10S,3회 전처리 30℃,70%RH |
제이타 ED-4701 300 302 |
20 |
|
리플로 IV 감쇠
|
260±5℃,10S,1시간 전처리 30℃, 70%RH, 168Hrs |
/ | 20 |
