| 원래 장소: | 스초우 |
|---|---|
| 브랜드 이름: | PHOENIX |
| 인증: | LM80 CE ROHS |
| 모델 번호: | 2016 |
| 최소 주문 수량: | 4000 PC |
| 가격: | 협상 가능 |
| 포장 세부 사항: | 4000PCS /ROLL |
| 배달 시간: | 7~10일 |
| 지불 조건: | 웨스턴 유니온, 머니그램, 전신환 |
| 공급 능력: | 한달에 800KK |

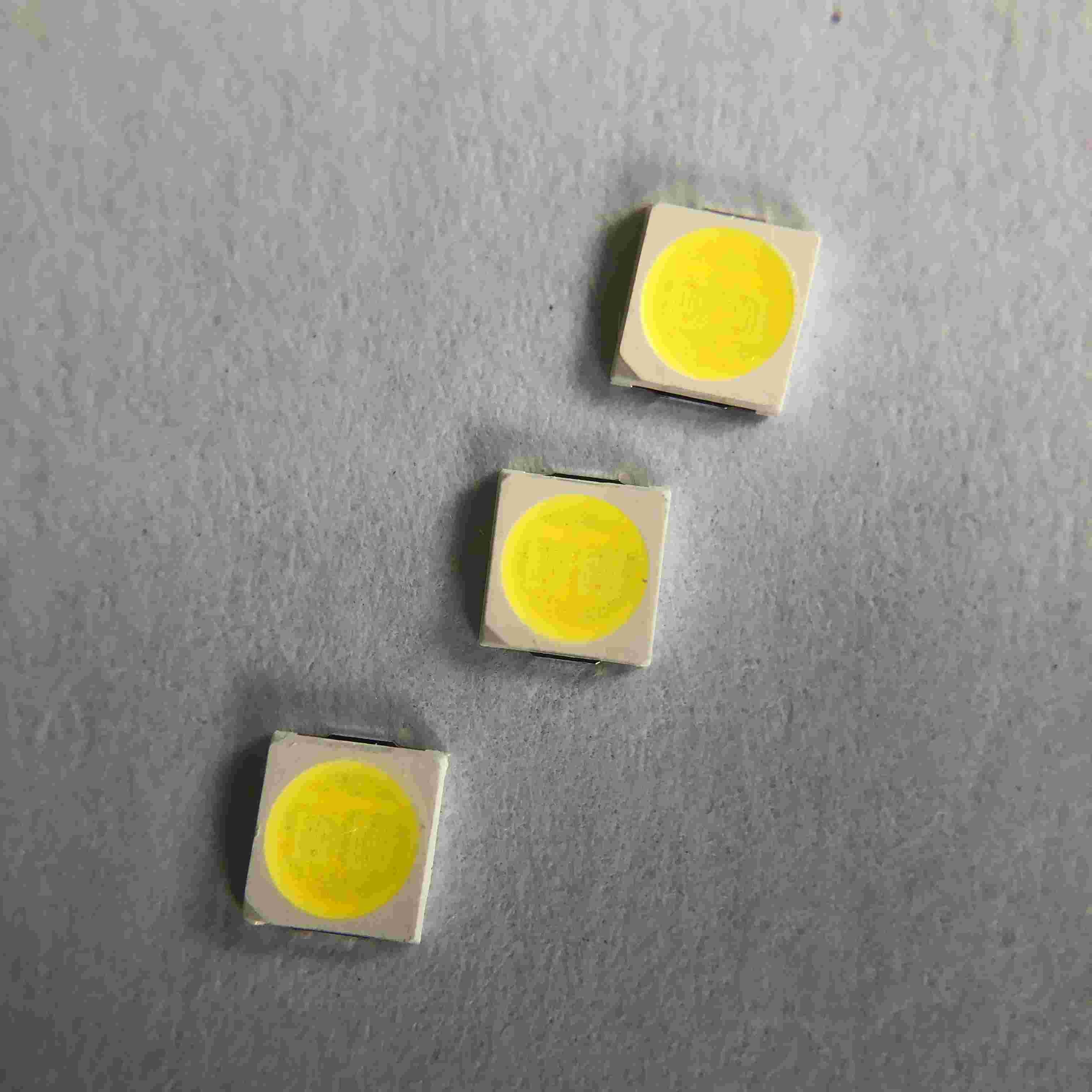

| 이름: | SMD LED 2016 흰색 | 적용: | 모바일 카메라 리깅 및 홈 어플라이언스 디스플레이 |
|---|---|---|---|
| 입력전압(V): | 3V | 빛을 내는 흐름(lm): | 440lm |
| 보증 (년): | 2년 | 힘: | 1W-3W |
| CCT: | 6500K | 근로시간 (시간): | 20000 |
| 작동 온도(C): | -40-85 | 시야 각도 (') :: | 120 |
응용 프로그램 소개:
카메라가 빛을 채우기 위해, 열등 또는 어두운 장소에서 사진을 찍을 때 자동 충전 빛 기능을 켜면 플래시가 작동합니다.사진을 찍기 전에 사진 촬영 대상을 위해 빛을 채우십시오.!
이 스마트 기계에는 플래시 일정한 빛 패치도 설치할 수 있습니다. 이 패치로 작은 손전등을 만들 수 있습니다.
3V 650ma 1w-3w 2016 350-450LM 자동차 조명
빠른 세부 사항:
| 입력 전압 (V): | 29~3.1V |
| 보증기간 (년): | 2년 |
| 종류: | SMD LED 칩 2835 |
| 조명 솔루션 서비스: | 조명 및 회로 설계 |
| 광효율 ((lm/w): | 440ml |
| 수명 (시간): | 50000 |
| 근무 시간 (시간): | 20000 |
| 칩 재료: | INGAN |
| 방출 색상: | 흰색 |
| 전력: | 3W |
| 시야 각도: | 120도 |
| 컬러 렌더링 인덱스 (Ra): | 80 |
| 포장 가방: | 220*240nm |
| 원산지: | 수저우, 장수 |
| 적용: | 휴대용 카메라 조명 |
| 패키지 종류: | 수피스 마운트 패키지 |
| 전류: | 650MA |
| 크기: | 2.2*1.6*0.6mm |
| 포장: | 4000pcs/roll |
제품 사양:
패키지 구조:
전기 광학적 특성:
| 제품 번호 | 소재 | VF ((V) | 색상 | RA | 플럭스 (flow) | ||
| 분 | 최대 | CIE 좌표 x, y | 분 | 최대 | |||
| 2016 QTZW-1CSAZ | INGAN | 2.8 | 3.5 | x=0 입니다.33y=0입니다.33 | 80 | 85 | 28 |
LED 신뢰성 시험 목록:
| 테스트 항목 | 시험 조건 | 표준 | Qty ((Pcs) |
| 생명 시험 | 25°C, 1000Hrs@60mA | / | 22 |
| 높은 온도 | 85°C, 1000Hrs@60mA | / | 22 |
| 낮은 온도 | -40°C, 1000Hrs@60mA | / | 22 |
| 고 습도 온도 |
85°C, 85%RH, 1000Hrs@60mA |
/ | 22 |
| 낮은 온도 저장 | -40°C, 1000시간 |
JEITA ED-4701 200 202 |
22 |
| 고온 저장장 | 100°C, 1000시간 |
JEITA ED-4701 200 201 |
22 |
| 온도주기 | (-40'C 30분 --25'C ((5분) --100'C ((30분),시간 변화 속도:3+/-0.6'C/분) |
JEITA ED-4701 100 105 |
22 |
| 열 충격 | -40'C (15분) -100'C (15분) 변화 시간 <5분, 300C | MIL-STD-202G | 22 |
| 펄스 라이프 테스트 | tp=1ms, DC=01D=Tp/T @ 3×60mA, 1000Hrs | / | 22 |
| ESD 테스트 (HBM) | 2000V, 200V/단계, 앞면과 뒤면 모두 3번 테스트 |
AEC (Q101-001) |
22 |
| 용접 저항 |
260±5°C, 10S, 3번 전처리 30°C, 70%RH |
JEITA ED-4701 300 302 |
22 |
| 역류 IV 붕괴 |
260±5°C, 10초, 1시간 전처리 30°C,70%RH,168Hrs |
/ | 22 |
| 판단 기준 | |||
| 전압 VF | VF최대 증가 < 1.1x | ||
| 역류 IR | IR 최대 증가 < IRmax | ||
| 빛의 강도 IV | IV 붕괴 < 40% | ||
| ※조금 능력 테스트 기준:보장율은 95% 이상 | |||
| 참고:시험된 표본이 정상적인 환경 조건으로 반환된 후에 측정해야 합니다 (일반적으로 2시간 후에) | |||
전형적E전기...오ptical 특성 곡선:
포장:
주의 사항:
LED의 캡슐 된 재료는 실리콘입니다. 따라서 LED는 표면에 부드러운 표면을 가지고 있습니다.
패키지의 상단. 상단 표면에 대한 압력은 LED의 신뢰성에 영향을 미칩니다. 캡슐화 된 부분에 강한 압력을 피하기 위해 예방 조치를 취해야합니다.그래서 집어넣는 노즐을 사용할 때실리콘 거미에 대한 압력은 적절해야 합니다.
용접철:
손으로 용접할 때, 철의 온도는 3초 동안 300°C 이하로 유지되어야 합니다.
손 용접은 한 번만 해야 합니다.
SMT 재공류 용접 지침 SMT:
리플로우 용접은 두 번 이상 수행되지 않아야합니다.
용접할 때, 가열하는 동안 LED에 압력을 가하지 마십시오
권장되는 재공류 용접 프로필은 다음과 같습니다.
제품 특징:
고품질의 칩과 프레임을 채택하고, 반 정적 안정성 우수한 낮은 attenuation
높은 밝기, 낮은 희소화 높은 색상 렌더링
최소 70명80CRI 옵션
강한 용접과 좋은 안정성 불죽 빛
제품 시리즈와 회사 로고 앞면
CE ROHS LM80 인증
생산 과정:
