| 원래 장소: | 스초우 |
|---|---|
| 브랜드 이름: | PHOENIX |
| 인증: | LM80 CE ROHS |
| 모델 번호: | 2835 |
| 최소 주문 수량: | 4000PCS |
| 가격: | Negotiation |
| 포장 세부 사항: | 4000PCS /ROLL |
| 배달 시간: | 7-10 일 |
| 지불 조건: | 웨스턴 유니온, 머니그램, 전신환 |
| 공급 능력: | 한달에 800KK |
| 이름: | SMD는 2835를 이끌었습니다 | 나풋 전압(V): | 3V |
|---|---|---|---|
| 연색성 지수(ra) :: | 70 80 90 95 | CCT: | 2700K 3000K 4000K 6500k |
| 빛을 내는 흐름(lm): | 65-70lm/70-75LM | 보증(년): | 2년이요 |
| 애플리케이션: | 집의 장식 램프 | 힘: | 150mA |
| 작업 시간 (시간): | 20000 | 작동 온도(C): | -40-85 |
| 시야 각도 (') :: | 120 | 재료 :: | 구리 Base+gold 와이어 |
| 하이 라이트: | 70LM 주도하는 스트립 칩,PCT는 스트립 칩을 이끌었습니다,70LM 칩은 전체 스펙트럼을 이끌었습니다 |
||
애플리케이션 도입 :
LED의 발광성 특성을 기반으로, LED 전구 램프의 구조는 백열등 보다 더욱 복잡합니다. 그것은 근본적으로 조명 공급원, 구동 회로와 방열 장치로 분할됩니다. 이러한 부분의 공동 협력은 낮은 에너지 소모량, 장수, 높은 발광 효율과 환경 보호로 LED 전구 램프 제품을 만들 수 있습니다. 그러므로 현재 led 라이트닝 제품은 여전히 높은 기술 컨텐츠와 첨단 발광 제품입니다.

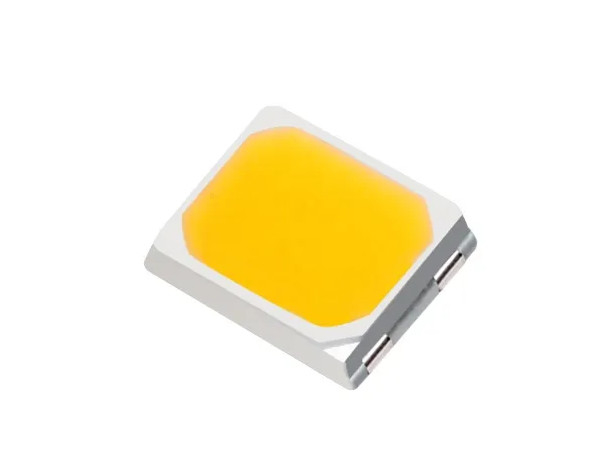

효율이 높은 3V 150MA 2835 65-70LM 6500K PCT SMD LED 칩 스트립 슈퍼몰 호텔 조명
빠른 세부 사항 :
| 입력 전압(V) : | 3V |
| 보증(년) : | 2-년 |
| 타이핑하세요 : | 스드는 칩 2835를 이끌었습니다 |
| 조명 해결책 서비스 : | 조명과 회로 설계 |
| 발광 효력 (루멘 / Ｗ) : | 150lm/w |
| 수명 (시간) : | 50000 |
| 작업 시간 (시간) : | 20000 |
| 칩 물질 : | INGAN |
| 방출 색 : | 2700-6500K |
| 전원 : | 0.5W |
| 시야 각도 (') : | 120 급 |
| 연색성 지수(ra) : | 80 |
| 패킹 백 : | 220*240nm |
| 원산지 : | 스초우, 치안스 |
| 애플리케이션 : | 주도하는 스트립 |
| 패키지 형태 : | 수페이스 탑재 패키지 |
| 순방향 전류 : | 150MA |
| 분류하세요 : | 2.8*3.5*0.65mm |
| 포장되는 것 : | 4000 PC / 명부 |
제품 사양 :
패키지 구조물
절대 최대 정격
| 항목 | 기호 | 절대 최대 정격 | 유닛 |
| 순방향 전류 | 조건 | 150 | 마 |
| 역 전압 | Vr | 5 | Ｖ |
| 펄스용 순방향 전류 | IFP* | 180 | 마 |
| 전력 소모 | PD | 0.5 | Ｗ |
| 작동 온도 | 상부 | -40~85 | Ｃ |
| 저장 온도 | TST | -40~85 | Ｃ |
| 정전기 방전 | ESD | 2000(hbm) | Ｖ |
| 접합 온도 | 트제이 | 120 | Ｃ |
| LED 열 저항 | R번째 s-j | 33 | C/W |
전형적 전기 광학적 특징적 커브 :
LED 신뢰성 검사 목록
| 테스트 항목 | 엑스페리먼트 조건 | 표준 | qty(PC) | Ac / Re |
| 내구 시험 | 25C,1000Hrs@150mA | / | 20 | 0/1 |
| 고온 | 85C,1000Hrs@150mA | / | 20 | 0/1 |
| 저온 | -40C,1000Hrs@150mA | / | 20 | 0/1 |
| 고습도 열 |
85C,85%RH, 1000Hrs@150mA |
/ | 20 | 0/1 |
| 저온 저장 | -40C,1000Hrs |
JEITA ED-4701 200 202 |
20 | 0/1 |
| 고온보관시험 | 100C,1000Hrs |
JEITA ED-4701 200 201 |
20 | 0/1 |
| 온도 사이클 | (- 40'C 30 감독이 필요한 미성년자 --25'C(5mins)--100'C(30mins), 임시 변경율 :분 3+/-0.6'C /) |
JEITA ED-4701 100 105 |
20 | 0/1 |
| 열 충격 | -40'C(15mins) --100'C(15mins), 시간 변경 <5mins> | MIL-STD-202G | 20 | 0/1 |
|
펄스 내구 시험
|
3×150mA에 있는 Tp=1ms,DC=0.1,D=Tp/T | / | 20 | 0/1 |
| ESD 테스트(hbm) | 2000V,200V/Step, 둘다 3 배 포워드 & 리버스 시험 |
AEC (Q101-001) |
20 | 0/1 |
| 내용접성 |
260±5C,10S,3times 예비 처리 30C,70%RH |
JEITA ED-4701 300 302 |
20 | 0/1 |
| 정맥내 쇠퇴를 역류하세요 |
260±5C,10S,1time 예비 처리 30C,70%RH,168Hrs |
/ | 20 | 0/1 |
| 판단 기준 | ||||
| 순방향 전압 VF | VF 맥스 증가 < 1=""> | |||
| 역류 적외선 | IR 맥스 증가 < IRmax=""> | |||
| 정맥내인 광도 | IV 쇠퇴 < 40=""> | |||
|
※Solder 능력 시험 기준 :적용 범위는 95%보다 못하진 않습니다 기록 :측정은 피검 시료가 (일반적으로 2 시간 뒤에) 보통 주변 조건으로 되돌아 갔던 후에 잡힐 것입니다 |
||||
패키징하는 것 :
주의 :
LED의 캡슐 포위 물질은 실리콘입니다. 그러므로 LED는 더에 부드러운 표면을 가지고 있습니다
법안의 상부. 상단 표면에 대한 압력은 LED의 신뢰성에 영향일 것입니다. 예방조치는 캡슐화된 일부에 대한 강한 압박을 회피하기 위해 취해지. 그래서 때 피킹 업 노즐을 사용하고, 실리콘계 수지에 대한 압력이 적절하여야 합니다.
납땜 인두 :
손이 납땜할 때, 철의 온도가 3 초 동안 300C 보다 더 덜 합니다
수동 납땜은 단지 1 배 행해져야 합니다
SMT는 납땜 교육 SMT를 역류합니다 :
리플로우 납땜은 2 번 이상 행해지지 말아야 합니다
납땜할 때, 가열되는 것 동안 LED를 역설하지 마세요
수행원으로서 프로필을 납땜질하는 추천된 리플로우
핸들링 예방책 :
겸자 또는 적절한 툴을 이용하여 측면 표면을 따라 성분을 취급하세요
직접적으로 실리콘 렌즈 표면을 접촉하거나 취급하지 마세요. 그것은 내부 회로를 손상시킬 수 있습니다
LED를 포함하여 함께 모여진 PCBs를 쌓아 올리지 마세요. 충격은 실리콘 렌즈를 긁거나 내부 회로를 손상시킬 수 있습니다
제품 특징 :
대전 방지 좋은 안정 극저 희석, 상등품 칩과 프레임을 채택합니다
고 휘도, 낮은 감약 하이 컬러 연기
최저치 70,80,90 95 크리 선택
강한 용접과 좋은 안정 죽은 사람 빛
적합렬과 전방에 회사 로고
CE ROHS LM80 인증
생산 과정 :
