| 원래 장소: | 스초우 |
|---|---|
| 브랜드 이름: | PHOENIX |
| 인증: | LM80 CE ROHS |
| 모델 번호: | 2835 |
| 최소 주문 수량: | 4000PCS |
| 가격: | Negotiation |
| 포장 세부 사항: | 4000PCS /ROLL |
| 배달 시간: | 7-10 일 |
| 지불 조건: | 웨스턴 유니온, 머니그램, 전신환 |
| 공급 능력: | 한달에 800KK |
| 이름: | SMD LED 2835 청색 | 애플리케이션: | 로고, 징조, 라이트 박스, 전시 빛 |
|---|---|---|---|
| 나풋 전압(V): | 18V | 힘: | 30MA |
| 빛을 내는 흐름(lm): | 29lm-32lm | Wld(NM): | 445-455nm |
| 보증(년): | 2년이요 | 작동 온도(C): | -40-85 |
| 작업 시간 (시간): | 20000 | 시야 각도 (') :: | 120 |
| 하이 라이트: | Rgb는 스트립 칩을 이끌었습니다,전체 스펙트럼은 스트립 칩을 이끌었습니다,18v 전체 스펙트럼 LED 칩 |
||
애플리케이션 도입 :
수지 빛을 내는 캐릭터는 캐릭터 포탄과 광원으로 구성됩니다. 셸 부는 유동적 폴리머 수지 물질로 만들어지거나, 금속 에지 수지로 뒤집었습니다 ; 조명 공급원은 초고속 밝기 반도체 광 발광 다이오드 (LED)를 채택합니다. 21세기에 그린 광 소스. 전체 부분 빛을 내는 캐릭터들, 보통 빛을 내는 캐릭터들과 평평한 채색한 빛을 내는 캐릭터들을 포함하여 수지 빛을 내는 캐릭터들의 여러 가지 종류가 있습니다. 가장 유일한 것 3차원적 주도하는 수지 빛을 내는 캐릭터들입니다.
전시 빛 사인 등을 위한 고전압 18v 30 ｍÅ 스드 LED 칩 rgb RGB 분홍색
빠른 세부 사항 :
| 입력 전압(V) : | 18-20V |
| 보증(년) : | 2-년 |
| 타이핑하세요 : | 스드는 칩 2835를 이끌었습니다 |
| 조명 해결책 서비스 : | 조명과 회로 설계 |
| 발광 효력 (루멘 / Ｗ) : | 29-32lm |
| 수명 (시간) : | 50000 |
| 작업 시간 (시간) : | 20000 |
| 칩 물질 : | INGAN |
| 방출 색 : | RGB |
| 전원 : | 0.2W |
| 시야 각도 (') : | 120 급 |
| 연색성 지수(ra) : | 80 |
| 패킹 백 : | 220*240nm |
| 원산지 : | 스초우, 치안스 |
| 애플리케이션 : | 전시, 사인 등 |
| 패키지 형태 : | 수페이스 탑재 패키지 |
| 순방향 전류 : | 30MA |
| 분류하세요 : | 2.8*3.5*0.65mm |
| 포장되는 것 : | 4000 PC / 명부 |
제품 사양 :

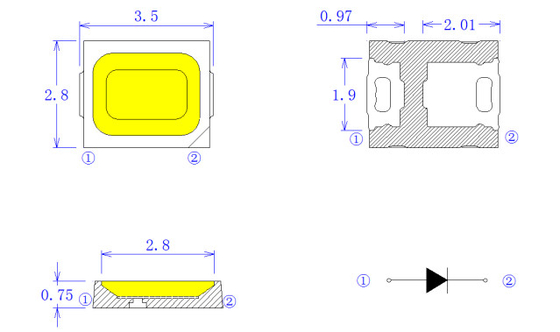

외형치수 :
절대 최대 정격 :
| 항목 | 기호 | 최대 | 유닛 |
| 전력 소모 | PD | 1 | Ｗ |
| 연속적인 순방향 전류 | 이프맥스 | 60 | 마 |
| 피크 순방향 전류 (1/10 듀티 싸이클 10 부인 펄스폭) | IFP | 80 | 마 |
| 역 전압 | VR | 5 | Ｖ |
| 정전기 방전 (HBM) | ESD | 2000 | Ｖ |
| 작동 온도 범위 | 탑르 | +85에 대한 -40 | Ｃ |
| 보존온도범위 | 트스트그 | +85에 대한 -40 | Ｃ |
| 주도하는 유n션 온도 | 트제이 | 125 | Ｃ |
전기적 / 광학적 특성 :
| 항목 | 기호 | 상태 | 색 | 민 | Typ | 맥스 | 유닛 |
|
순방향 전압 |
VF |
IF=60mA |
Ｒ | 17.5 | 18.5 | 19 | Ｖ |
| Ｇ | 17.5 | 18.5 | 19 | Ｖ | |||
| 비 | 17.5 | 18.5 | 19 | Ｖ | |||
| 시야 각도 | 2θ1/2 | IF=60mA | R/G/B | - | 120 | - | Deg |
|
광도 |
IV |
나 IF=60mA
|
Ｒ | - | LM | ||
| Ｇ | - | LM | |||||
| 비 | - | LM | |||||
|
사고 방식 |
WLD |
IF=60mA | Ｒ | 615 | - | 620 | 별거 안 해 |
| Ｇ | 515 | - | 520 | 별거 안 해 | |||
| 비 | 452 | - | 457.5 | 별거 안 해 | |||
| 역류 | Ir | Vr=7V | R/G/B | 0 | 1 | uA | |
| 열 저항 | 번째(j-s) | IF=60mA | R/G/B | 28 | C/W |
전형적 전기 광학적 특성 곡선 :
신뢰성 테스트 항목과 상태 :
| 아니오. | 항목 | 엑스페리먼트 조건 |
테스트 hr / 사이클 / 시간 |
샘플 Q'ty |
Ac / Re | |
| 1 | 납땜열 | 임시 직원으로 일하세요 :260C±5C ;5±1 초 | 2 번 | 30 PC | 0/1 | |
| 2 | 땜납 능력 검사 ※ | 임시 직원으로 일하세요 :235C±5C ;3±1 초 | 1 시간 | 5 PC | 0/1 | |
| 3 | 온도 사이클 |
Ｈ :+100C 30 분. ∫5min. Ｌ :-40C 30 분. |
100이지 사이클 | 20 PC | 0/1 | |
| 4 | 열 충격 |
Ｈ :+100C 5 분. ∫ Ｌ :-40C 5 분. |
50이지 사이클 | 20 PC | 0/1 | |
| 5 | 고온보관시험 | 임시 직원으로 일하세요 :100C | 1000 하스 | 20 PC | 0/1 | |
| 6 | 저온 저장 | 임시 직원으로 일하세요 :-40C | 1000 하스 | 20 PC | 0/1 | |
| 7 | DC 작동 수명 | IF=IFmax | 1000 하스 | 20 PC | 0/1 | |
| 8 |
고온 고습도 |
85C/85%R.H. | 1000 하스 | 20 PC | 0/1 | |
| 9 | 충격적 테스트 |
100~2000Hz ;98.1m/s2 X,Y,Z 방향 |
2 하스 | 20 PC | 0/1 | |
| 10 | 적하 테스트 | 팔레트를 쓰세요 ;높이 :75 센티미터 | 3 번 | 20 PC | 0/1 | |
| 판단 기준 | ||||||
| 순방향 전압 VF | VF 맥스 증가 < 1=""> | |||||
| 역류 적외선 | IR 맥스 증가 < I=""> Rmax | |||||
| 정맥내인 광도 | IV 쇠퇴 < 40=""> | |||||
|
※Solder 능력 시험 기준 :적용 범위는 95%보다 못하진 않습니다 기록 :측정은 피검 시료가 (일반적으로 2 시간 뒤에) 보통 주변 조건으로 되돌아 갔던 후에 잡힐 것입니다 |
||||||
패킹과 운송 교육 :
주의 :
LED의 캡슐 포위 물질은 실리콘입니다. 그러므로 LED는 더에 부드러운 표면을 가지고 있습니다
법안의 상부. 상단 표면에 대한 압력은 LED의 신뢰성에 영향일 것입니다. 예방조치는 캡슐화된 일부에 대한 강한 압박을 회피하기 위해 취해지. 그래서 때 피킹 업 노즐을 사용하고, 실리콘계 수지에 대한 압력이 적절하여야 합니다.
납땜 인두 :
손이 납땜할 때, 철의 온도가 3 초 동안 300C 보다 더 덜 합니다
수동 납땜은 단지 1 배 행해져야 합니다
SMT는 납땜 교육 SMT를 역류합니다 :
리플로우 납땜은 2 번 이상 행해지지 말아야 합니다
납땜할 때, 가열되는 것 동안 LED를 역설하지 마세요
수행원으로서 프로필을 납땜질하는 추천된 리플로우
제품 특징 :
대전 방지 좋은 안정 극저 희석, 상등품 칩과 프레임을 채택합니다
고 휘도, 낮은 감약 하이 컬러 연기
최저치 70,80,90 95 크리 선택
강한 용접과 좋은 안정 죽은 사람 빛
적합렬과 전방에 회사 로고
CE ROHS LM80 인증
생산 과정 :
