| 원래 장소: | 스초우 |
|---|---|
| 브랜드 이름: | PHOENIX |
| 인증: | LM80 CE ROHS |
| 모델 번호: | 3030 |
| 최소 주문 수량: | 4000PCS |
| 가격: | negotiable |
| 포장 세부 사항: | 4000PCS /ROLL |
| 배달 시간: | 7-10 일 |
| 지불 조건: | 웨스턴 유니온, 머니그램, 전신환 |
| 공급 능력: | 한달에 800KK |
| 이름: | SMD LED 3030 화이트 색 | 나풋 전압(V): | 3V |
|---|---|---|---|
| 연색성 지수(ra): | 80 | 애플리케이션: | 가로등 |
| 빛을 내는 흐름(lm): | 155-165lm | CCT: | 6500K |
| 힘: | 1W | 보증(년): | 2년이요 |
| 작업 시간 (시간): | 20000 | 작동 온도(C): | -40-85 |
| 강조하다: | 165lm 3030 LED 칩,3030개의 LED 칩을 투광 조명으로 비추세요,주도하는 스드 3030 3v 1w |
||
애플리케이션 도입 :
조명 공급원에 따르면, 산업적이고 마이닝 램프는 산업적인 전통적 조명 공급원과 마이닝 램프로 분할되 (나트륨 등, 수은등, 기타 등등과 같이)과, 산업적이고 마이닝 램프를 이끌었습니다. 전통적 인더스트리얼과 마이닝 램프와 비교해서, 주도하는 인더스트리얼과 마이닝 램프는 잘 장점을 갖늡니다 :
전통적 조명 공급원들은 높은 램프 온도의 단점을 가지고 있고 램프 온도가 200-300 도에 도달할 수 있습니다. LED 그 자체는 냉광원입니다. 램프 온도는 낮고 안전합니다. 그것은 추운 드라이브에 속합니다.
연속적 혁신에서 주도하는 산업적이고 마이닝 램프, 산업적인 최근 핀 냉각 장치와 마이닝 램프는 매우 80W의 전체 중량이 4 킬로그램이하로 산업적이고 마이닝 램프를 이끌었다는 것을 체중의 산업적이고 마이닝 램프를 감소시키고 감소시키는 더 합리적 냉각 장치 디자인을 가지고 있고, 80-300W의 방열 문제를 해결할 수 있고 산업적이고 마이닝 램프를 이끌었습니다.
밝은 터널 빛 투광 조명등을 채굴하는 가로등을 위한 3030개의 높은 루멘 6V 150MA LED 칩
빠른 세부 사항 :
| 입력 전압(V) : | 3V |
| 보증(년) : | 2-년 |
| 타이핑하세요 : | 스드는 칩 3030을 이끌었습니다 |
| 조명 해결책 서비스 : | 조명과 회로 설계 |
| 발광 효력 (루멘 / Ｗ) : | 155-165LM |
| 수명 (시간) : | 50000 |
| 작업 시간 (시간) : | 20000 |
| 칩 물질 : | INGAN |
| 방출 색 : | 온백색 / Natural White / 쿨 화이트 |
| 전원 : | 1W |
| 시야 각도 (') : | 120 급 |
| 연색성 지수(ra) : | 80 |
| 색 온도 : | 2700-6500K |
| 원산지 : | 스초우, 치안스 |
| 애플리케이션 : | 가로등 |
| 패키지 형태 : | 수페이스 탑재 패키지 |
| 순방향 전류 : | 350MA |
| 분류하세요 : | 3.0*3.0*0.6mm |
| 포장되는 것 : | 4000 PC / 명부 |
제품 사양 :

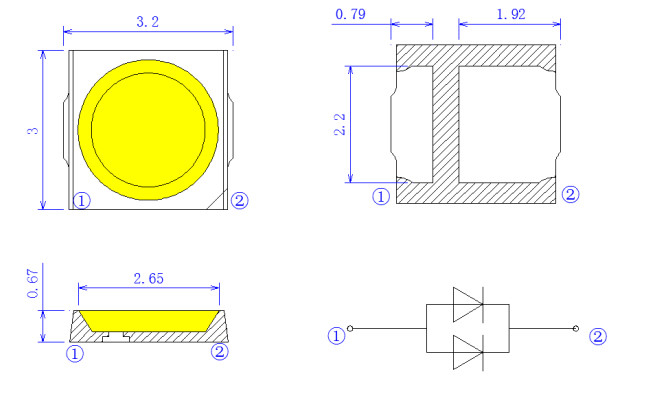

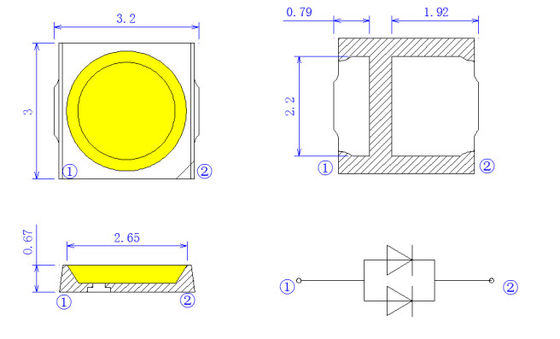

패키지 구조물 :
절대 최대 정격 :
| 항목 | 기호 | 절대 최대 정격 | 유닛 |
| 순방향 전류 | 조건 | 150 | 마 |
| 역 전압 | Vr | 5 | Ｖ |
| 펄스용 순방향 전류 | IFP* | 180 | 마 |
| 전력 소모 | PD | 1.0 | Ｗ |
| 작동 온도 | 상부 | -40~85 | Ｃ |
| 저장 온도 | TST | -40~85 | Ｃ |
| 정전기 방전 | ESD | 2000(hbm) | Ｖ |
| 접합 온도 | 트제이 | 120 | Ｃ |
| LED 열 저항 | R번째 s-j | 33 | C/W |
전형적 전기 광학적 특징적 커브 :
LED 신뢰성 검사 목록 :
| 테스트 항목 | 엑스페리먼트 조건 | 표준 | qty(PC) | Ac / Re |
| 내구 시험 | 25C,1000Hrs@150mA | / | 20 | 0/1 |
| 고온 | 85C,1000Hrs@150mA | / | 20 | 0/1 |
| 저온 | -40C,1000Hrs@150mA | / | 20 | 0/1 |
| 고습도 열 |
85C,85%RH, 1000Hrs@150mA |
/ | 20 | 0/1 |
| 저온 저장 | -40C,1000Hrs |
JEITA ED-4701 200 202 |
20 | 0/1 |
| 고온보관시험 | 100C,1000Hrs |
JEITA ED-4701 200 201 |
20 | 0/1 |
| 온도 사이클 | (- 40'C 30 감독이 필요한 미성년자 --25'C(5mins)--100'C(30mins), 임시 변경율 :분 3+/-0.6'C /) |
JEITA ED-4701 100 105 |
20 | 0/1 |
| 열 충격 | -40'C(15mins) --100'C(15mins), 시간 변경 <5mins> | MIL-STD-202G | 20 | 0/1 |
|
펄스 내구 시험
|
3×150mA에 있는 Tp=1ms,DC=0.1,D=Tp/T | / | 20 | 0/1 |
| ESD 테스트(hbm) | 2000V,200V/Step, 둘다 3 배 포워드 & 리버스 시험 |
AEC (Q101-001) |
20 | 0/1 |
| 내용접성 |
260±5C,10S,3times 예비 처리 30C,70%RH |
JEITA ED-4701 300 302 |
20 | 0/1 |
| 정맥내 쇠퇴를 역류하세요 |
260±5C,10S,1time 예비 처리 30C,70%RH,168Hrs |
/ | 20 | 0/1 |
| 판단 기준 | ||||
| 순방향 전압 VF | VF 맥스 증가 < 1=""> | |||
| 역류 적외선 | IR 맥스 증가 < IRmax=""> | |||
| 정맥내인 광도 | IV 쇠퇴 < 40=""> | |||
|
※Solder 능력 시험 기준 :적용 범위는 95%보다 못하진 않습니다 기록 :측정은 피검 시료가 (일반적으로 2 시간 뒤에) 보통 주변 조건으로 되돌아 갔던 후에 잡힐 것입니다 |
||||

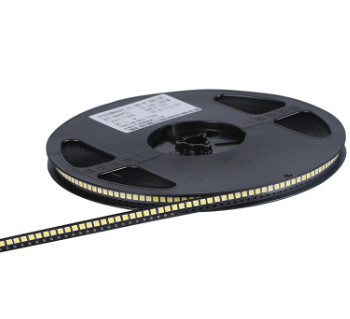

패키징하는 것 :
주의 :
LED의 캡슐 포위 물질은 실리콘입니다. 그러므로 LED는 더에 부드러운 표면을 가지고 있습니다
법안의 상부. 상단 표면에 대한 압력은 LED의 신뢰성에 영향일 것입니다. 예방조치는 캡슐화된 일부에 대한 강한 압박을 회피하기 위해 취해지. 그래서 때 피킹 업 노즐을 사용하고, 실리콘계 수지에 대한 압력이 적절하여야 합니다.
납땜 인두 :
손이 납땜할 때, 철의 온도가 3 초 동안 300C 보다 더 덜 합니다
수동 납땜은 단지 1 배 행해져야 합니다
SMT는 납땜 교육 SMT를 역류합니다 :
리플로우 납땜은 2 번 이상 행해지지 말아야 합니다
납땜할 때, 가열되는 것 동안 LED를 역설하지 마세요
수행원으로서 프로필을 납땜질하는 추천된 리플로우
제품 특징 :
대전 방지 좋은 안정 극저 희석, 상등품 칩과 프레임을 채택합니다
고 휘도, 낮은 감약 하이 컬러 연기
최저치 70,80,90 95 크리 선택
강한 용접과 좋은 안정 죽은 사람 빛
적합렬과 전방에 회사 로고
CE ROHS LM80 인증
생산 과정 :
