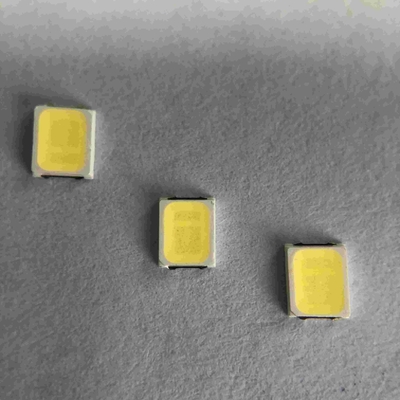

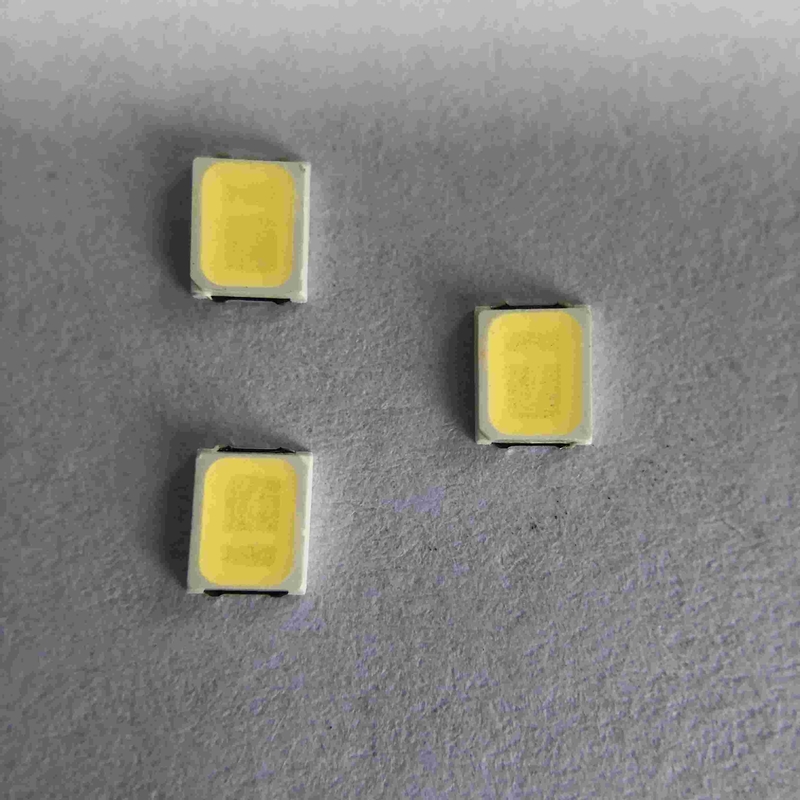

2835 S 타입 SMD는 신축성 스트립을 위한 스트립 칩 10000k-15000K를 이끌었습니다

기본 정보
원래 장소: 스초우
브랜드 이름: PHOENIX
인증: LM80 CE ROHS
모델 번호: 2835
최소 주문 수량: 4000PCS
가격: Negotiation
포장 세부 사항: 4000PCS /ROLL
배달 시간: 7-10 일
지불 조건: 웨스턴 유니온, 머니그램, 전신환
공급 능력: 한달에 800KK
이름: SMD는 2835를 이끌었습니다 나풋 전압(V): 3V
CCT: 10000-15000k 애플리케이션: 주도하는 스트립
빛을 내는 흐름(lm): 20-25lm 힘: 60mA
보증(년): 2년이요 작업 시간 (시간): 20000
작동 온도(C): -40-85 시야 각도 (') :: 120
하이 라이트:

탄력적 주도하는 스트립 칩

,

10000k 주도하는 스트립 칩

,

2835개의 LED 라이트 칩

애플리케이션 도입 :



LED 칩은 보통 더 작은 크기와 감소된 중량이 SMT에 대한 2 주요 장점이라는 것 입니다. 부품은 가까이 함께 제휴될 수 있고 최종 생성물이 더 소형이고 가벼울 것입니다. SMT의 부가 급부가 여기 있습니다 : 부품 배치는 오토커렉트합니다 - 솔더 패드와 정렬로의 용접 표면 장력들 성분.





주도하는 스트립과 광고를 위한 2835 SMD LED 칩 cct 10000K



빠른 세부 사항 :




입력 전압(V) : 3V
보증(년) : 2-년
타이핑하세요 : 스드는 칩 2835를 이끌었습니다
조명 해결책 서비스 : 조명과 회로 설계
발광 효력 (루멘 / W) : 140lm/w
수명 (시간) : 50000
작업 시간 (시간) : 20000
칩 물질 : INGAN
방출 색 : 10000-15000k
전원 : 0.2W
시야 각도 (') : 120 급
연색성 지수(ra) : 80
패킹 백 : 220*240nm
원산지 : 스초우, 치안스
애플리케이션 : 주도하는 스트립
패키지 형태 : 수페이스 탑재 패키지
순방향 전류 : 60MA
분류하세요 : 2.8*3.5*0.65mm
포장되는 것 : 4000 PC / 명부


제품 사양 :



패키지 구조물

2835 S 타입 SMD는 신축성 스트립을 위한 스트립 칩 10000k-15000K를 이끌었습니다 0

절대 최대 정격



항목 기호 절대 최대 정격 유닛
순방향 전류 조건 60
역 전압 Vr 5
펄스용 순방향 전류 IFP* 80
전력 소모 PD 0.2
작동 온도 상부 -40~85
저장 온도 TST -40~85
정전기 방전 ESD 2000(hbm)
접합 온도 트제이 120
LED 열 저항 R번째 s-j 30 C/W


전형적 전기 광학적 특징적 커브 :



2835 S 타입 SMD는 신축성 스트립을 위한 스트립 칩 10000k-15000K를 이끌었습니다 1

LED 신뢰성 검사 목록




테스트 항목 엑스페리먼트 조건 표준 qty(PC) Ac / Re
내구 시험 25C,1000Hrs@60mA / 20 0/1
고온 85C,1000Hrs@60mA / 20 0/1
저온 -40C,1000Hrs@60mA / 20 0/1
고습도 열

85C,85%RH,

1000Hrs@60mA

/ 20 0/1
저온 저장 -40C,1000Hrs

JEITA ED-4701

200 202

20 0/1
고온보관시험 100C,1000Hrs

JEITA ED-4701

200 201

20 0/1
온도 사이클 (- 40'C 30 감독이 필요한 미성년자 --25'C(5mins)--100'C(30mins), 임시 변경율 :분 3+/-0.6'C /)

JEITA ED-4701

100 105

20 0/1
열 충격 -40'C(15mins) --100'C(15mins), 시간 변경 <5mins> MIL-STD-202G 20 0/1

펄스 내구 시험



3×60mA에 있는 Tp=1ms,DC=0.1,D=Tp/T / 20 0/1
ESD 테스트(hbm) 2000V,200V/Step, 둘다 3 배 포워드 & 리버스 시험

AEC

(Q101-001)

20 0/1
솔딩 저항

260±5C,10S,3times

예비 처리 30C,70%RH

JEITA ED-4701

300 302

20 0/1
정맥내 쇠퇴를 역류하세요

260±5C,10S,1time

예비 처리 30C,70%RH,168Hrs

/ 20 0/1
판단 기준
순방향 전압 VF VF 맥스 증가 < 1="">
역류 적외선 IR 맥스 증가 < IRmax="">
정맥내인 광도 IV 쇠퇴 < 40="">

※Solder 능력 시험 기준 :적용 범위는 95%보다 못하진 않습니다

기록 :측정은 피검 시료가 (일반적으로 2 시간 뒤에) 보통 주변 조건으로 되돌아 갔던 후에 잡힐 것입니다



패키징하는 것 :


2835 S 타입 SMD는 신축성 스트립을 위한 스트립 칩 10000k-15000K를 이끌었습니다 2

주의 :

LED의 캡슐 포위 물질은 실리콘입니다. 그러므로 LED는 더에 부드러운 표면을 가지고 있습니다

법안의 상부. 상단 표면에 대한 압력은 LED의 신뢰성에 영향일 것입니다. 예방조치는 캡슐화된 일부에 대한 강한 압박을 회피하기 위해 취해지. 그래서 때 피킹 업 노즐을 사용하고, 실리콘계 수지에 대한 압력이 적절하여야 합니다.


납땜 인두 :
손이 납땜할 때, 철의 온도가 3 초 동안 300C 보다 더 덜 합니다
수동 납땜은 단지 1 배 행해져야 합니다

SMT는 납땜 교육 SMT를 역류합니다 :
리플로우 납땜은 2 번 이상 행해지지 말아야 합니다
납땜할 때, 가열되는 것 동안 LED를 역설하지 마세요
수행원으로서 프로필을 납땜질하는 추천된 리플로우

2835 S 타입 SMD는 신축성 스트립을 위한 스트립 칩 10000k-15000K를 이끌었습니다 3

핸들링 예방책 :
겸자 또는 적절한 툴을 이용하여 측면 표면을 따라 성분을 취급하세요
직접적으로 실리콘 렌즈 표면을 접촉하거나 취급하지 마세요. 그것은 내부 회로를 손상시킬 수 있습니다
LED를 포함하여 함께 모여진 PCBs를 쌓아 올리지 마세요. 충격은 실리콘 렌즈를 긁거나 내부 회로를 손상시킬 수 있습니다



2835 S 타입 SMD는 신축성 스트립을 위한 스트립 칩 10000k-15000K를 이끌었습니다 42835 S 타입 SMD는 신축성 스트립을 위한 스트립 칩 10000k-15000K를 이끌었습니다 52835 S 타입 SMD는 신축성 스트립을 위한 스트립 칩 10000k-15000K를 이끌었습니다 62835 S 타입 SMD는 신축성 스트립을 위한 스트립 칩 10000k-15000K를 이끌었습니다 7



제품 특징 :



대전 방지 좋은 안정 극저 희석, 상등품 칩과 프레임을 채택합니다

고 휘도, 낮은 감약 하이 컬러 연기

최저치 70,80,90 95 CRI 선택

강한 용접과 좋은 안정 죽은 사람 빛

적합렬과 전방에 회사 로고

CE ROHS LM80 인증



생산 과정 :



2835 S 타입 SMD는 신축성 스트립을 위한 스트립 칩 10000k-15000K를 이끌었습니다 8
