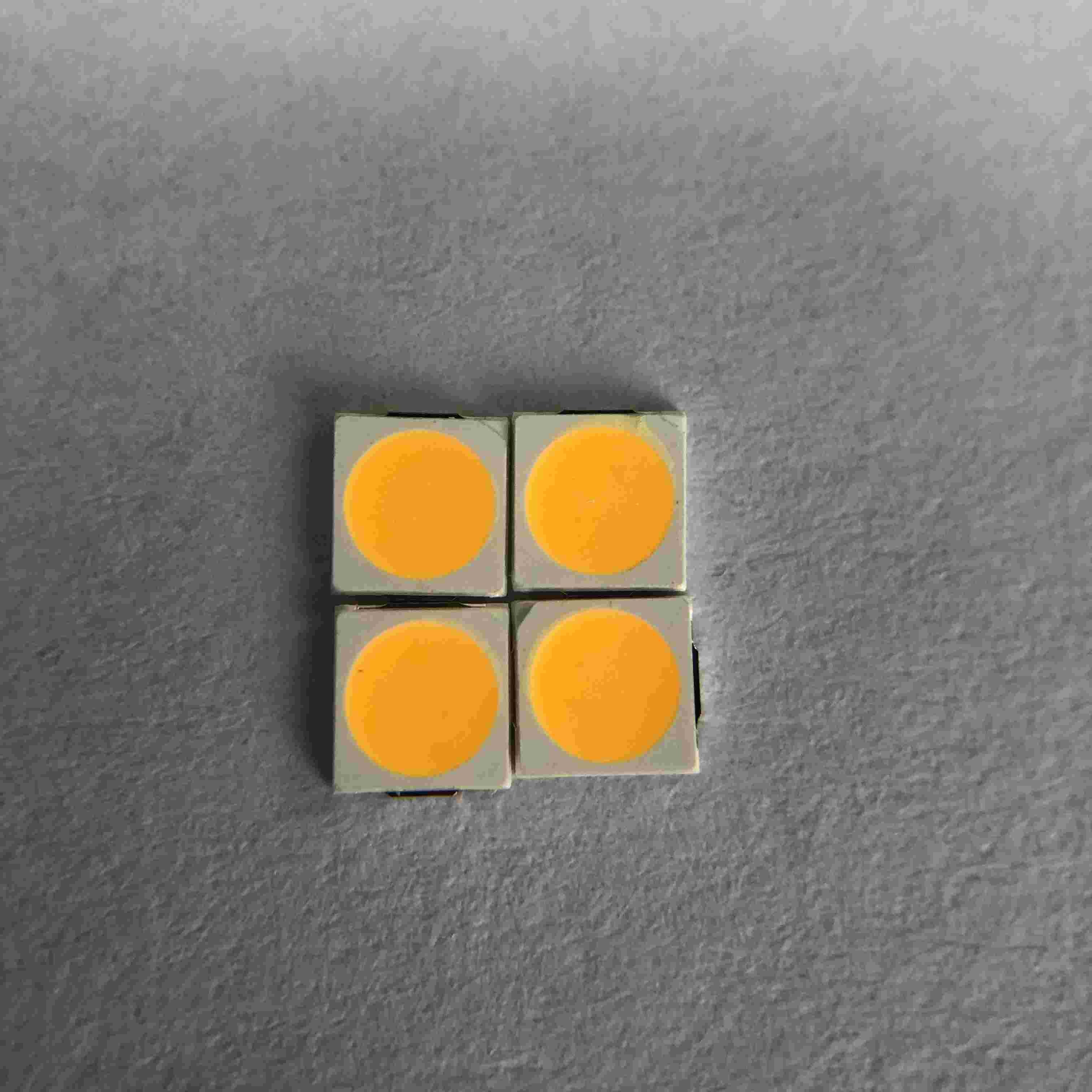

이름: | SMD LED 3030 화이트 색 | 애플리케이션: | 스포트 조명 |
---|---|---|---|
나풋 전압(V): | 3V/ 6V | 힘: | 1W |
연색성 지수(ra): | 80 | CCT: | 6500K 5700K |
빛을 내는 흐름(lm): | 170-180lm | 보증(년): | 2년이요 |
작업 시간 (시간): | 20000 | 작동 온도(C): | -40-85 |
하이 라이트: | 180lm 3030 LED 칩,녹색 3030 LED 칩,6v 녹색 LED 칩 |
애플리케이션 도입 :
스포트라이트는 주요 램프 없는 전형적 신식 학교 조명이고 고정 눈금이며, 그것이 실내 리미팅 분위기를 조성할 수 있습니다. 만약 일련의 작은 스포트라이트가 결합되면, 빛이 훌륭한 패턴을 바꿀 수 있습니다. 작은 스포트라이트가 자유로이 디 앵글을 바꿀 수 있기 때문에, 합병된 조명의 효과는 또한 변하기 쉽습니다. 스포트라이트의 빛은 부드럽고 우아합니다. 그것은 환경을 유발시키기 위해 또한 지역 주광조명을 위해 사용될 수 있습니다.
최고급 조명 기기를 위한 SMD LED 칩 3030 EMC 3V 6V 극단적 밝은 170-180lm
빠른 세부 사항 :
입력 전압(V) : | 3V/6V |
보증(년) : | 2-년 |
타이핑하세요 : | 스드는 칩 3030을 이끌었습니다 |
조명 해결책 서비스 : | 조명과 회로 설계 |
발광 효력 (루멘 / W) : | 180LM |
수명 (시간) : | 50000 |
작업 시간 (시간) : | 20000 |
칩 물질 : | INGAN |
방출 색 : | 온백색 / Natural White / 쿨 화이트 |
전원 : | 1W |
시야 각도 (') : | 120 급 |
연색성 지수(ra) : | 80 |
색 온도 : | 5700K 6500K |
원산지 : | 스초우, 치안스 |
애플리케이션 : | 가로등 |
패키지 형태 : | 수페이스 탑재 패키지 |
순방향 전류 : | 300MA /150MA |
분류하세요 : | 3.0*3.0*0.6mm |
포장되는 것 : | 4000 PC / 명부 |
제품 사양 :
패키지 구조물 :
절대 최대 정격 :
항목 | 기호 | 절대 최대 정격 | 유닛 |
순방향 전류 | 조건 | 500 | 마 |
역 전압 | Vr | 5 | V |
펄스용 순방향 전류 | IFP* | 600 | 마 |
전력 소모 | PD | 1.5 | W |
작동 온도 | 상부 | -40~85 | C |
저장 온도 | TST | -40~85 | C |
정전기 방전 | ESD | 2000(hbm) | V |
접합 온도 | 트제이 | 120 | C |
LED 열 저항 | R번째 s-j | 30 | C/W |
빈 구조 :
전형적 전기 광학적 특징적 커브 :
패키징하는 것 :
주의 :
LED의 캡슐 포위 물질은 실리콘입니다. 그러므로 LED는 더에 부드러운 표면을 가지고 있습니다
법안의 상부. 상단 표면에 대한 압력은 LED의 신뢰성에 영향일 것입니다. 예방조치는 캡슐화된 일부에 대한 강한 압박을 회피하기 위해 취해지. 그래서 때 피킹 업 노즐을 사용하고, 실리콘계 수지에 대한 압력이 적절하여야 합니다.
납땜 인두 :
손이 납땜할 때, 철의 온도가 3 초 동안 300C 보다 더 덜 합니다
수동 납땜은 단지 1 배 행해져야 합니다
SMT는 납땜 교육 SMT를 역류합니다 :
리플로우 납땜은 2 번 이상 행해지지 말아야 합니다
납땜할 때, 가열되는 것 동안 LED를 역설하지 마세요
수행원으로서 프로필을 납땜질하는 추천된 리플로우
제품 특징 :
대전 방지 좋은 안정 극저 희석, 상등품 칩과 프레임을 채택합니다
고 휘도, 낮은 감약 하이 컬러 연기
최저치 70,80,90 95 크리 선택
강한 용접과 좋은 안정 죽은 사람 빛
적합렬과 전방에 회사 로고
CE ROHS LM80 인증
생산 과정 :
