| 원래 장소: | 스초우 |
|---|---|
| 브랜드 이름: | PHOENIX |
| 인증: | LM80 CE ROHS |
| 모델 번호: | 3030 |
| 최소 주문 수량: | 4000PCS |
| 가격: | Negotiation |
| 포장 세부 사항: | 4000PCS /ROLL |
| 배달 시간: | 7-10 일 |
| 지불 조건: | 웨스턴 유니온, 머니그램, 전신환 |
| 공급 능력: | 한달에 800KK |

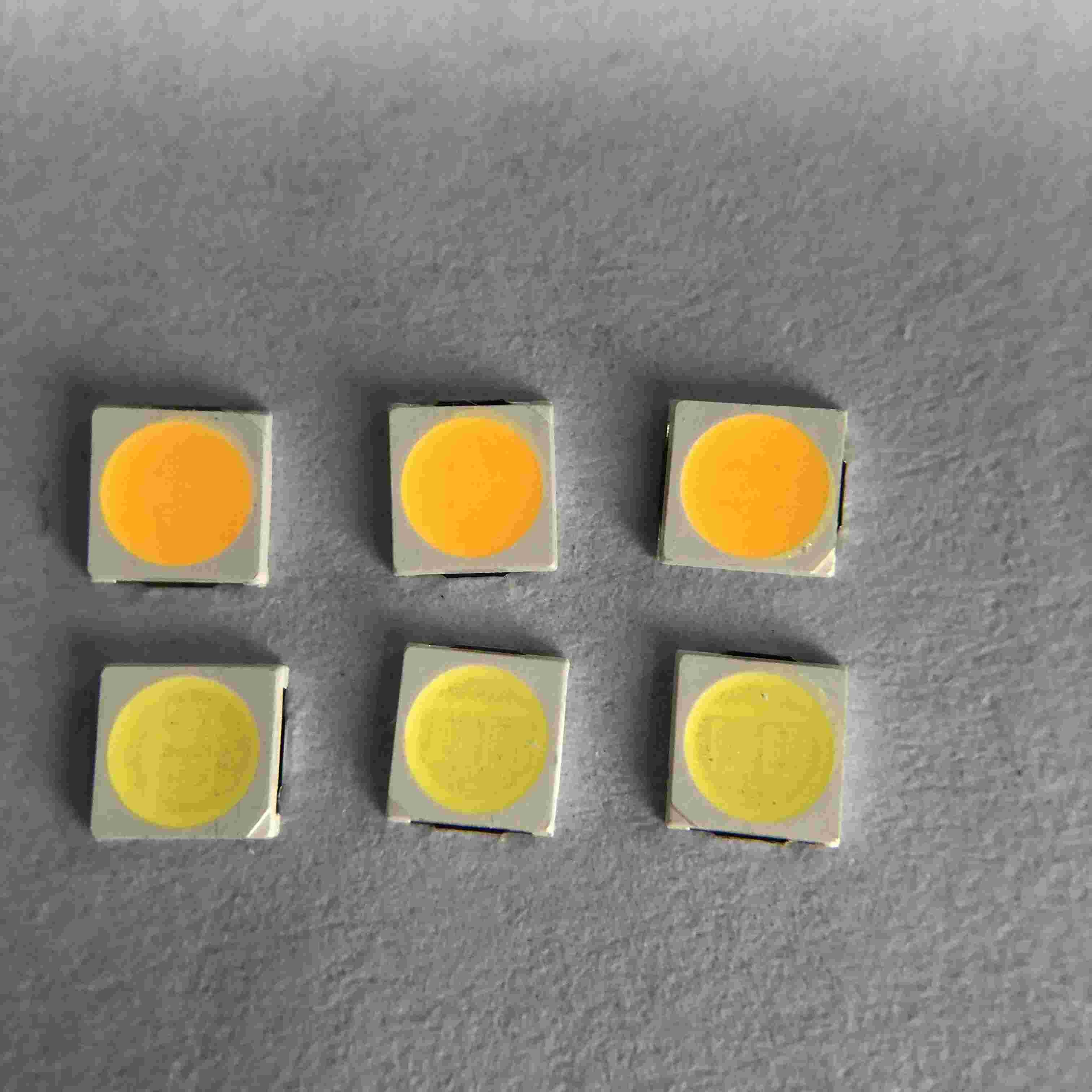

| 이름: | SMD LED 3030 화이트 색 | 애플리케이션: | 백라이트 |
|---|---|---|---|
| 빛을 내는 흐름(lm): | 170-180lm | 나풋 전압(V): | 3V |
| 힘: | 1.5W | 연색성 지수(ra): | 80 |
| CCT: | 10000-30000k | 보증(년): | 2년이요 |
| 작업 시간 (시간): | 20000 | 작동 온도(C): | -40-85 |
| 하이 라이트: | 10000k LED 칩 3030,SMD는 칩 3030을 이끌었습니다,3030개의 높은 루멘 LED 칩 |
||
애플리케이션 도입 :
LCD 텔레비전 그 자체의 액정은 빛을 방출하지 않습니다. 디스플레이 장치를 역광으로 비추는 것은 속합니다. LCD 스크린 뒤에 있는 백라이트가 있습니다. LCD 텔레비전은 고르게 화면과 블로킹에 작은 LCD 입자를 배열하고 백라이트에 의해 분사되는 것으로 전등을 켬으로써 사진을 복구합니다. LCD가 계속 강화되는 한 백라이트가 일하고 있다는 것이 발견될 수 있습니다. 표시된 픽처가 모두 검은색 사진일지라도, 백라이트는 또한 일하고 있습니다 즉, LCD 텔레비전의 백라이트가 항상 빛을 냅니다.
최고급 조명 기기를 위한 SMD LED 칩 3030 EMC 3V 6V 극단적 밝은 170-180lm
빠른 세부 사항 :
| 입력 전압(V) : | 3V/6V |
| 보증(년) : | 2-년 |
| 타이핑하세요 : | 스드는 칩 3030을 이끌었습니다 |
| 조명 해결책 서비스 : | 조명과 회로 설계 |
| 발광 효력 (루멘 / Ｗ) : | 180LM |
| 수명 (시간) : | 50000 |
| 작업 시간 (시간) : | 20000 |
| 칩 물질 : | INGAN |
| 방출 색 : | 온백색 / Natural White / 쿨 화이트 |
| 전원 : | 1W |
| 시야 각도 (') : | 120 급 |
| 연색성 지수(ra) : | 80 |
| 색 온도 : | 10000-30000k |
| 원산지 : | 스초우, 치안스 |
| 애플리케이션 : | 가로등 |
| 패키지 형태 : | 수페이스 탑재 패키지 |
| 순방향 전류 : | 300MA /150MA |
| 분류하세요 : | 3.0*3.0*0.6mm |
| 포장되는 것 : | 4000 PC / 명부 |
제품 사양 :
패키지 구조물 :
절대 최대 정격 :
| 항목 | 기호 | 절대 최대 정격 | 유닛 |
| 순방향 전류 | 조건 | 500 | 마 |
| 역 전압 | Vr | 5 | Ｖ |
| 펄스용 순방향 전류 | IFP* | 600 | 마 |
| 전력 소모 | PD | 1.5 | Ｗ |
| 작동 온도 | 상부 | -40~85 | Ｃ |
| 저장 온도 | TST | -40~85 | Ｃ |
| 정전기 방전 | ESD | 2000(hbm) | Ｖ |
| 접합 온도 | 트제이 | 120 | Ｃ |
| LED 열 저항 | R번째 s-j | 30 | C/W |
빈 구조 :
전형적 전기 광학적 특징적 커브 :
패키징하는 것 :
주의 :
LED의 캡슐 포위 물질은 실리콘입니다. 그러므로 LED는 더에 부드러운 표면을 가지고 있습니다
법안의 상부. 상단 표면에 대한 압력은 LED의 신뢰성에 영향일 것입니다. 예방조치는 캡슐화된 일부에 대한 강한 압박을 회피하기 위해 취해지. 그래서 때 피킹 업 노즐을 사용하고, 실리콘계 수지에 대한 압력이 적절하여야 합니다.
납땜 인두 :
손이 납땜할 때, 철의 온도가 3 초 동안 300C 보다 더 덜 합니다
수동 납땜은 단지 1 배 행해져야 합니다
SMT는 납땜 교육 SMT를 역류합니다 :
리플로우 납땜은 2 번 이상 행해지지 말아야 합니다
납땜할 때, 가열되는 것 동안 LED를 역설하지 마세요
수행원으로서 프로필을 납땜질하는 추천된 리플로우
제품 특징 :
대전 방지 좋은 안정 극저 희석, 상등품 칩과 프레임을 채택합니다
고 휘도, 낮은 감약 하이 컬러 연기
최저치 70,80,90 95 크리 선택
강한 용접과 좋은 안정 죽은 사람 빛
적합렬과 전방에 회사 로고
CE ROHS LM80 인증
생산 과정 :
